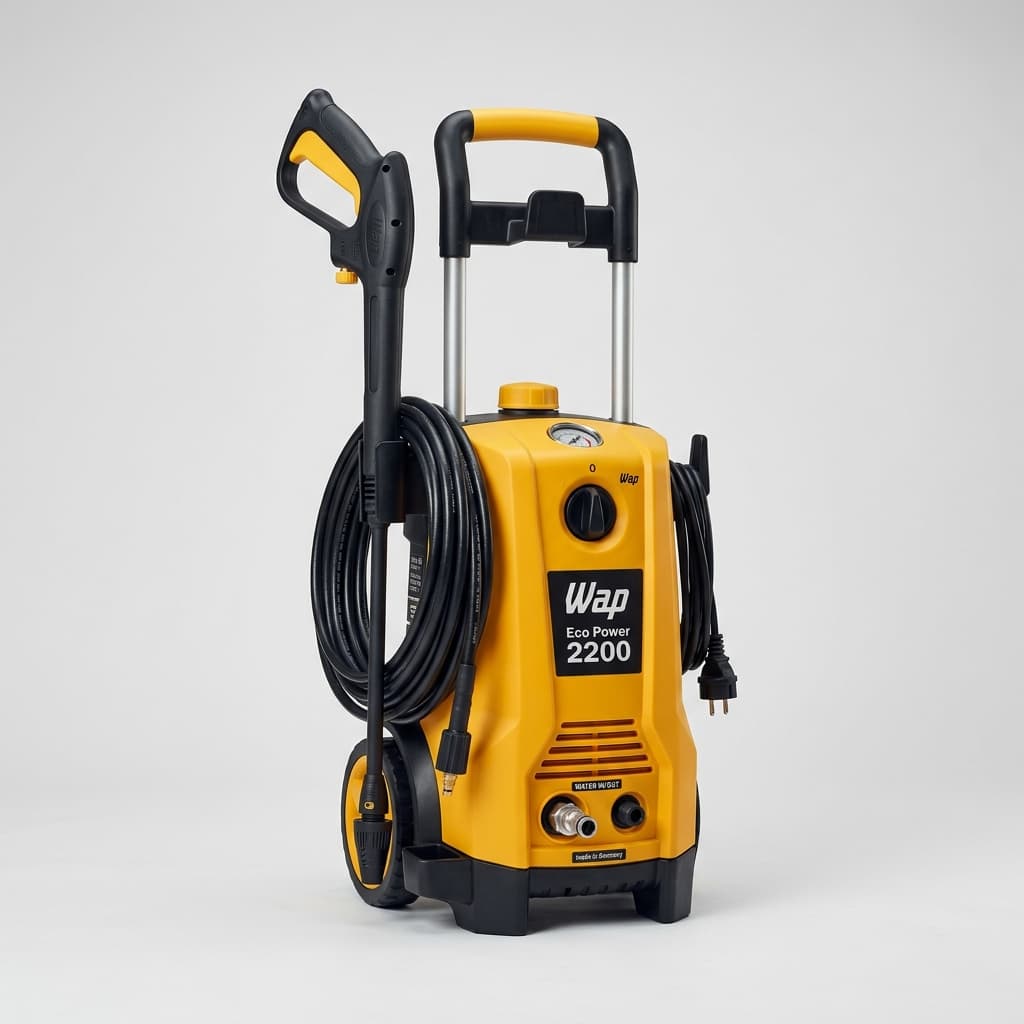

Lavadora de Alta Pressão WAP Eco Power 2200

LEIA O MANUAL DE INSTRUÇÕES

FW005878 REV03OUT24

MANUAL DE INSTRUÇÕES

ECO POWER 2200 PRECISA DE AJUDA?

ACESSE NOSSA CENTRAL DE ATENDIMENTO As imagens contidas neste manual são meramente ilustrativas.

Parabéns!

Você acaba de se tornar uma AUTORIDADE EM LIMPEZA!

Você vai descobrir no seu dia a dia, todos os benefícios de utilizar um produto WAP, que é sinônimo de potência, durabilidade, design e principalmente soluções que trazem mais praticidade e desempenho com menor esforço. Dê boas-vindas a esse verdadeiro parceiro da limpeza em sua casa e tenha mais tempo para você e sua família

Índice

Introdução...........................................................................................................................................2 Apresentação do produto...............................................................................................................3 Dados técnicos...................................................................................................................................4 Observações importantes..............................................................................................................5 Instruções de segurança................................................................................................................6 Montando seu produto....................................................................................................................9 Montando seu produto / Utilizando seu produto...............................................................10 Limpeza, conservação e armazenamento.............................................................................11 Soluções de limpeza......................................................................................................................12 Soluções para possíveis problemas.........................................................................................13 Reciclagem e logística reversa..................................................................................................14 Termos de garantia........................................................................................................................15

Conheça as peças e acessórios que vão facilitar a sua vida

Aqui estão todas as peças e acessórios que você precisa conhecer bem para obter um melhor resultado. Confira se todos os componentes estão presentes e em perfeito estado. Depois, mãos à obra.

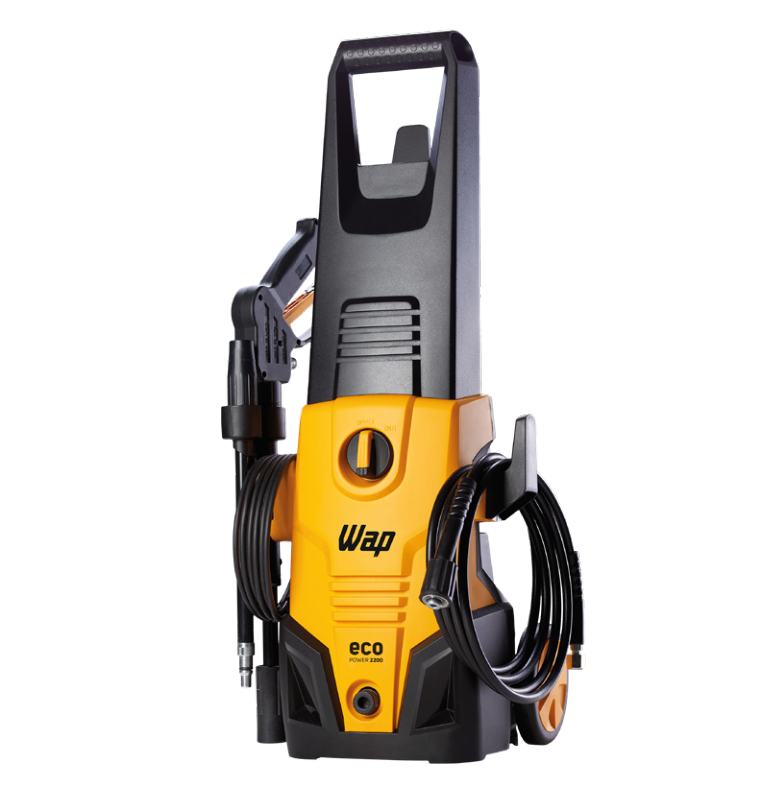

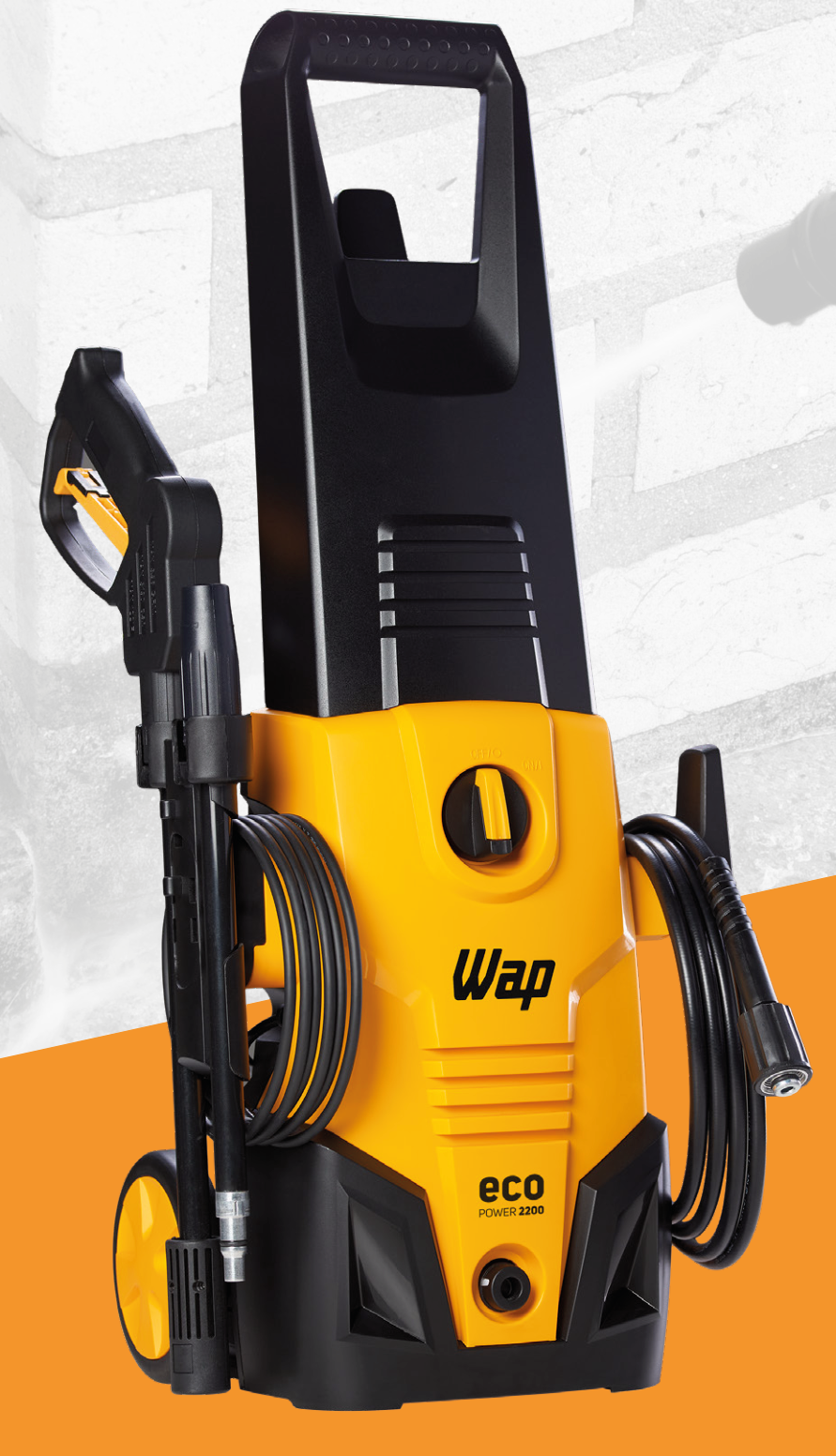

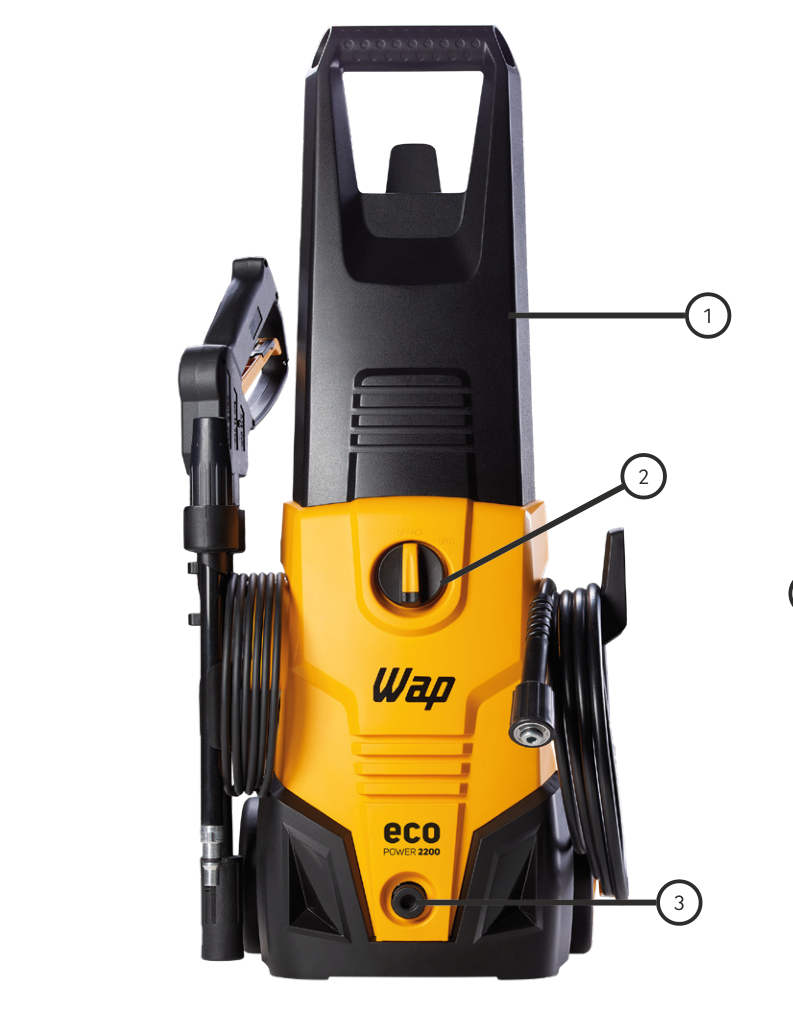

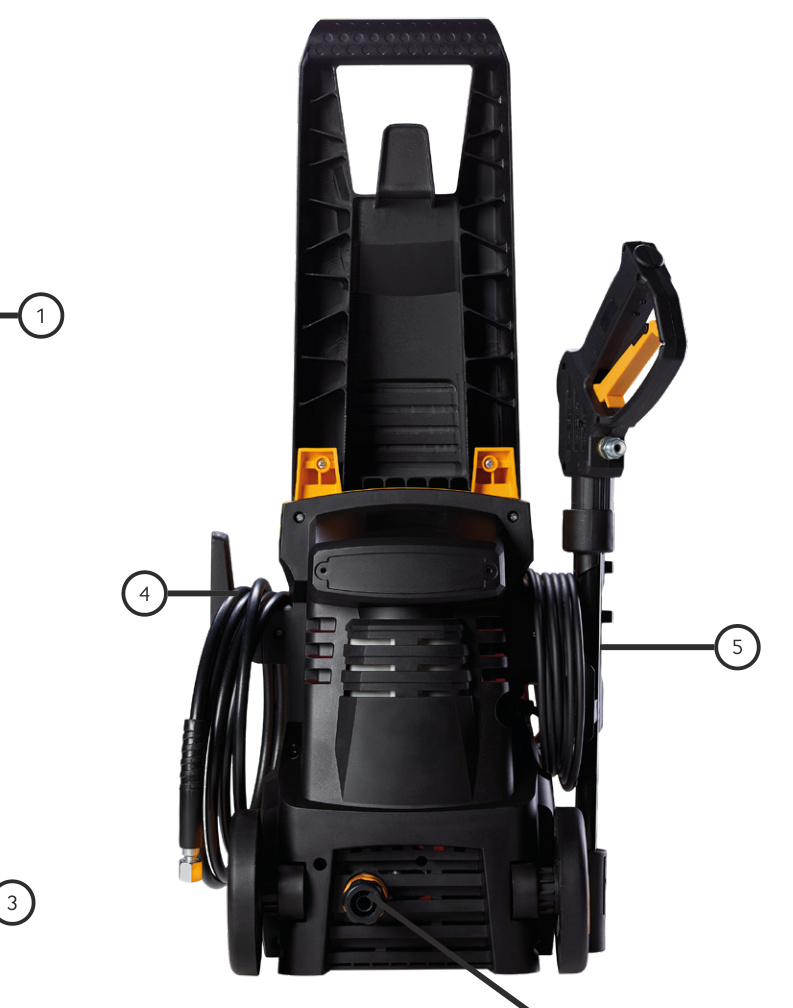

APRESENTAÇÃO DO PRODUTO

1. Alça (Código WAP: FW008088)
2. Botão liga / desliga
3. Saída de água
4. Suporte para mangueira de alta pressão (Código WAP: FW005806) Suporte para acessórios e cabo elétrico 5. (Código WAP: FW005804)
5. Entrada de água
6. Pistola de alta pressão (Código WAP: FW002970)

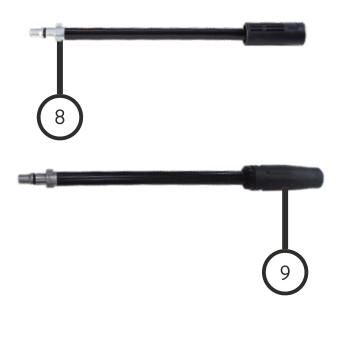

7. Baioneta (Código WAP: 20011208)

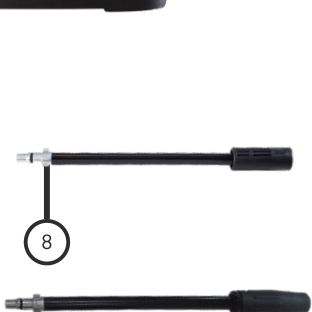

8. Lança (Código WAP: VB70-0078)
9. Mangueira com 3 metros (Código WAP: FW002969)
10. Engate rápido (Código WAP: VB70-0059)
11. Agulha limpa bico (Código WAP: 35411000)

Potência Elétrica (W)

Pressão Nominal (PSI/MPa)

Pressão Permissível (PSI/MPa)

Vazão Máxima (L/h / L/min)

Pressão máxima de entrada de água (bar/MPa)

Vazão mínima de alimentação de água (L/min)

Temperatura máx. entrada de água (°C)

Nível de Ruído Sonoro (Lpa) (db(A))

Aceleração no braço do operador (m/s²)

Peso Líquido (kg)

Dimensões do produto montado (C x L x A) (cm)

A Fresnomaq Indústria de Máquinas S/A se reserva o direito de promover alterações a qualquer momento e sem prévio aviso, em decorrência de avanços tecnológicos e modificações de especificações técnicas e comerciais. Os valores de performance e dados técnicos indicados neste catálogo, como potência, tensão aplicada, entre outros, podem variar de acordo com os fatores de aplicação (intemperanças do ambiente, superfícies a serem trabalhadas, etc.) e acessórios utilizados. Outra situação que pode nos levar a efetuar algum tipo de alteração referente aos valores de performance, será mediante a atualização e lançamentos de novas versões de produtos da linha.

MANUAL DE INSTRUÇÕES WAP. DADOS TÉCNICOS

1500

1160/8

1750 / 12

350 / 5,8

4/0,4

<89

<1

4,5

32 x 26 x 75

OBSERVAÇÕES IMPORTANTES

O manual do usuário que acompanha seu equipamento foi desenvolvido com o objetivo de esclarecer quaisquer dúvidas que possam surgir durante o uso. Além disso, ele contém informações importantes sobre segurança que se seguidas corretamente, podem garantir o bom funcionamento do aparelho e, mais importante, garantir a sua segurança.

Pensando no consumidor, este manual foi produzido com textos objetivos e claros, imagens e fotos que facilitam o entendi- mento dos procedimentos descritos e enfatizando observações que requerem maior atenção para o melhor uso do aparelho.

LEGENDA:

Nunca direcione o jato de alta pressão contra o equipamento.

O jato de alta pressão pode ser perigoso, nunca toque o jato de alta pressão durante a operação, pois isto pode causar acidentes.

Sobre o jato de Não direcione a pessoas, animais ou outros aparelhos elétricos. alta pressão ATENÇÃO! Não direcione o jato contra si mesmo ou aos outros, a fim de limpar roupa ou calçado.

Mantenha distância do orifício de saída do jato de alta pressão para evitar acidentes.

Quando acionado, o gatilho apresenta uma força de retrocesso. Portanto, segure firmemente a pistola.

ATENÇÃO! O cabo elétrico deve estar intacto e sem rachaduras. Caso o cabo de alimentação esteja danifi- cado, substitua-o em um Serviço Autorizado WAP para evitar acidentes.

A rede elétrica da sua residência deve estar de acordo com a Associação Brasileira de Normas Técnicas ABNT NBR-5410.

Conecte o produto em uma tomada adequada e em perfeito estado para evitar sobrecarga na rede elétri- ca e/ou mau contato na tomada.

Quando o produto não estiver em uso, retire o cabo elétrico da tomada para evitar acidentes.

Não use pinos soltos, plugues ou tomadas danificados sob risco de choque elétrico, curto-circuito e in- cêndio.

Use o produto em uma tomada separada de outros produtos elétricos, evitando que ocorra uma eventual Sobre a fiação sobrecarga na tomada. elétrica, cabos e plugues Insira completamente o plugue na tomada elétrica para evitar acidentes.

Evite o desgaste do cabo elétrico causado por calor, cantos vivos ou cortantes e superfícies ásperas.

Qualquer tipo de reparo ou substituição deve ser realizada por um assistente técnico autorizado a fim de evitar riscos.

Não prenda, torça, estique ou amarre o cabo elétrico.

Nunca utilize o cabo elétrico para arrastar ou puxar o produto.

Nunca desligue o produto da tomada puxando pelo cabo elétrico. Use o plugue.

O uso de extensões elétricas inadequadas pode ser perigoso.

Somente encaixe e desencaixe os acessórios no produto quando ele estiver desligado.

Estique totalmente a mangueira para garantir que ela esteja desobstruída e sem dobras e para que possa operar corretamente.

Não torça a mangueira, pois isto pode danificá-la e provocar mau funcionamento.

Se ocorrer o entupimento ou obstrução dos bocais, mangueiras e tubos, o produto só pode ser usado Sobre os após a desobstrução. acessórios Nunca puxe a mangueira com força, pois pode haver obstáculos impedindo o movimento do produto.

AVISO! Não utilize o produto se o cabo elétrico ou partes importantes do produto estiverem danificados, como por exemplo, dispositivos de segurança e acessórios.

AVISO! Os acessórios, encaixes e acoplamentos são importantes para a segurança do produto. Use apenas acessórios recomendados pelo fabricante.

WWW.WAP.IND.BR

Os trabalhos de reparo e manutenção devem ser realizados apenas na rede de Serviços Autorizados WAP.

Desligue o produto da tomada antes de realizar qualquer manutenção ou limpeza e ao substituir peças.

Desconecte todos os acessórios antes de iniciar a limpeza. Sobre reparo, Nunca limpe o produto com álcool, solventes ou outros produtos agressivos de limpeza. limpeza e manutenção Limpe as peças plásticas com um pano limpo e levemente umedecido em água e detergente neutro.

Mantenha o produto em local seco, fresco, ventilado e longe de produtos inflamáveis e/ou explosivos.

Não coloque produtos químicos na água, tais como detergentes ou removedores de manchas. Use so- mente água fria.

MONTANDO SEU PRODUTO

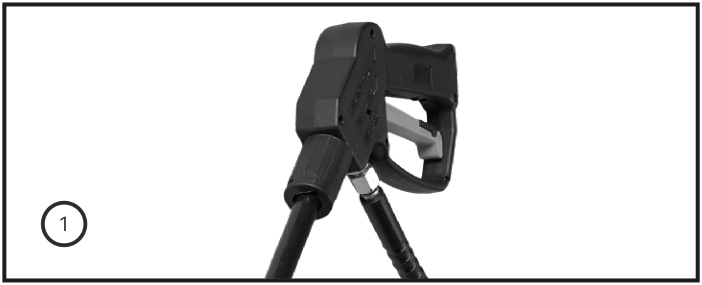

1. Verifique se a mangueira de alta pressão está conectada a pistola.

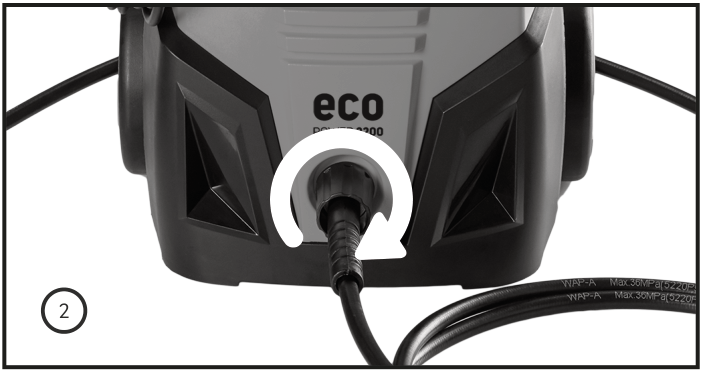

2. Com o produto desligado, rosqueie a mangueira de alta pressão na saída de água do produto.

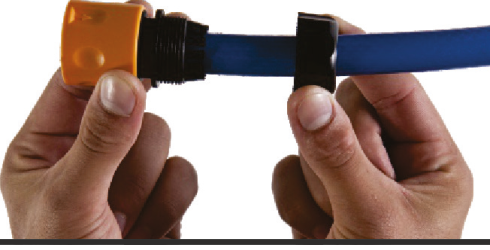

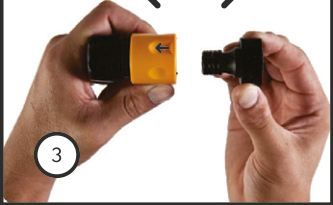

3. Destrave o espigão do engate rápido, pressionando a parte móvel no sentido da seta existente no mesmo e retire o espi- gão do engate rápido, separando as duas peças.

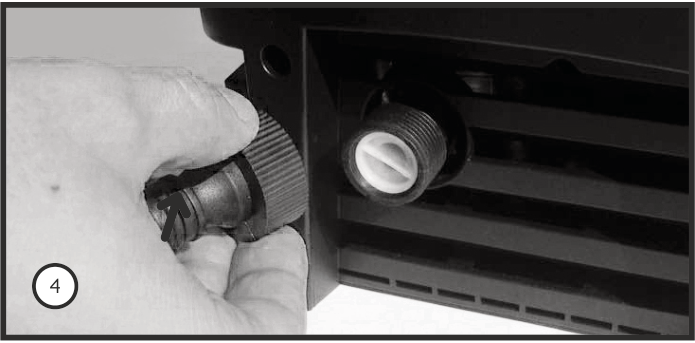

4. Conecte o espigão do engate rápido (exclusivo para o equi- pamento WAP), na conexão de entrada de água do equipa- mento. 5. Solte a arruela e encaixe a coroa do engate rápido na man- gueira e rosqueie o conjunto.

6. Conecte a mangueira de alimentação em sua rede de água.

7. Segure a ponta da mangueria com engate rápido virado para cima, abra a torneira até sair água, após 10 segundos feche o registro.

8. Em seguida conecte o engate rápido ao espigão e ligue a torneira.

WWW.WAP.IND.BR

MONTANDO SEU PRODUTO / UTILIZANDO SEU PRODUTO

9. Conecte a baioneta, pressione e gire meia-volta até travar.

RETIRANDO O AR DO SISTEMA

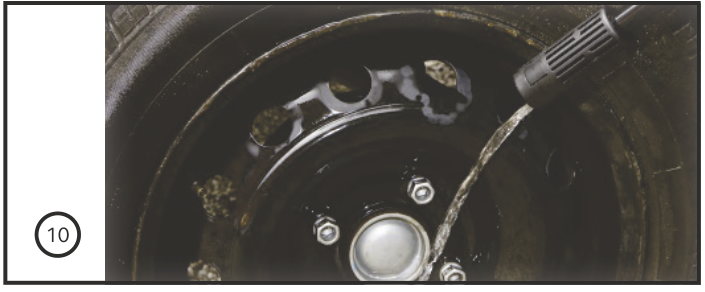

10. Aperte o gatilho da pistola de alta pressão (sem lança), até que se forme um jato uniforme (sem bolhas de ar).

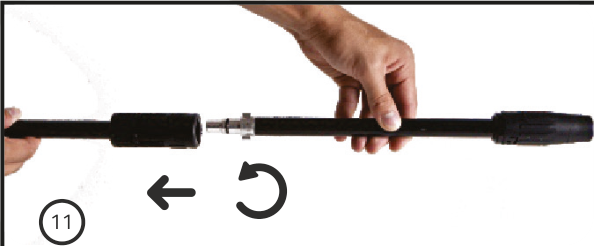

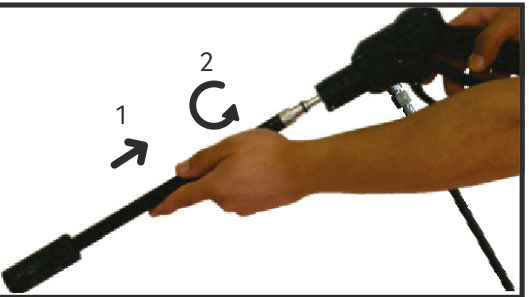

11. Conecte a lança com bico regulável na pistola de alta pressão, encaixe-a e gire no sentido horário até o curso final para travá-la. Quando este conjunto for montado, não será possível separar ou desconectar apenas puxando ambas partes.

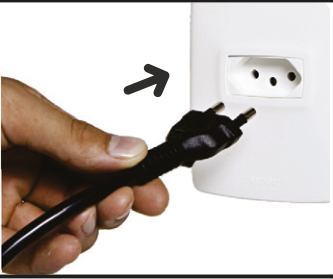

12. Conecte o plugue na tomada de sua rede elétrica, de acordo com a tensão do produto.

MANUAL DE INSTRUÇÕES WAP. UTILIZANDO SEU PRODUTO

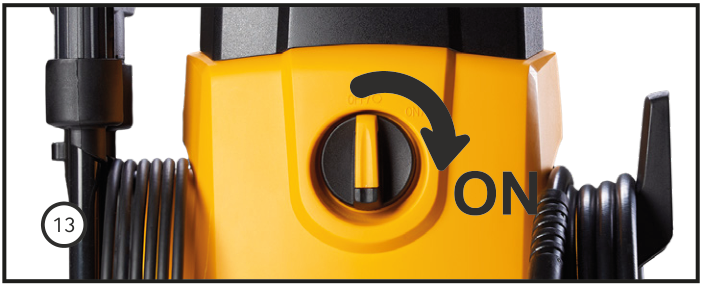

13. Ligue o equipamento posicionando o botão liga / desliga na posição ON.

AJUSTANDO O BICO REGULÁVEL

A

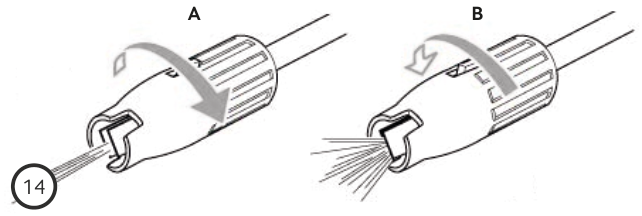

14. Girando a manopla na ponta da lança, é possível trabalhar com jato leque ou concentrado. O bico regulável permitirá que você use uma diversidade de jatos de pressão, desde um jato concentrado (A) até um jato com maior área de limpeza (B). É aconselhável iniciar qualquer limpeza utilizando o jato com maior área de limpeza, se necessário diminua o ângulo do jato para limpezas mais profundas.

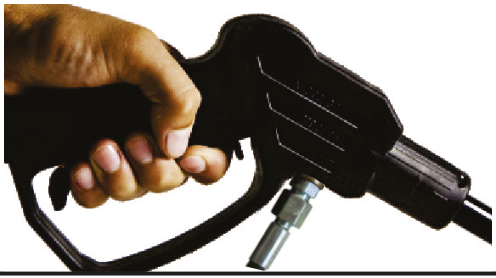

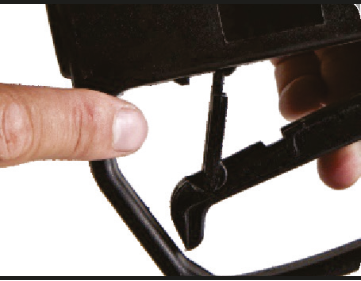

15. Ao interromper o trabalho trave a pistola movendo a trava existente no gatilho. B

LIMPEZA, CONSERVAÇÃO E ARMAZENAMENTO

DESLIGANDO O SEU PRODUTO

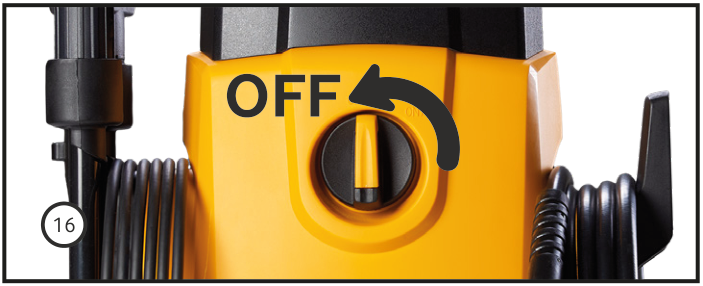

16. Ao terminar o serviço de limpeza ou para interrupções prolongadas, desligue o equipamento posicionando o botão liga / desliga na posição OFF.

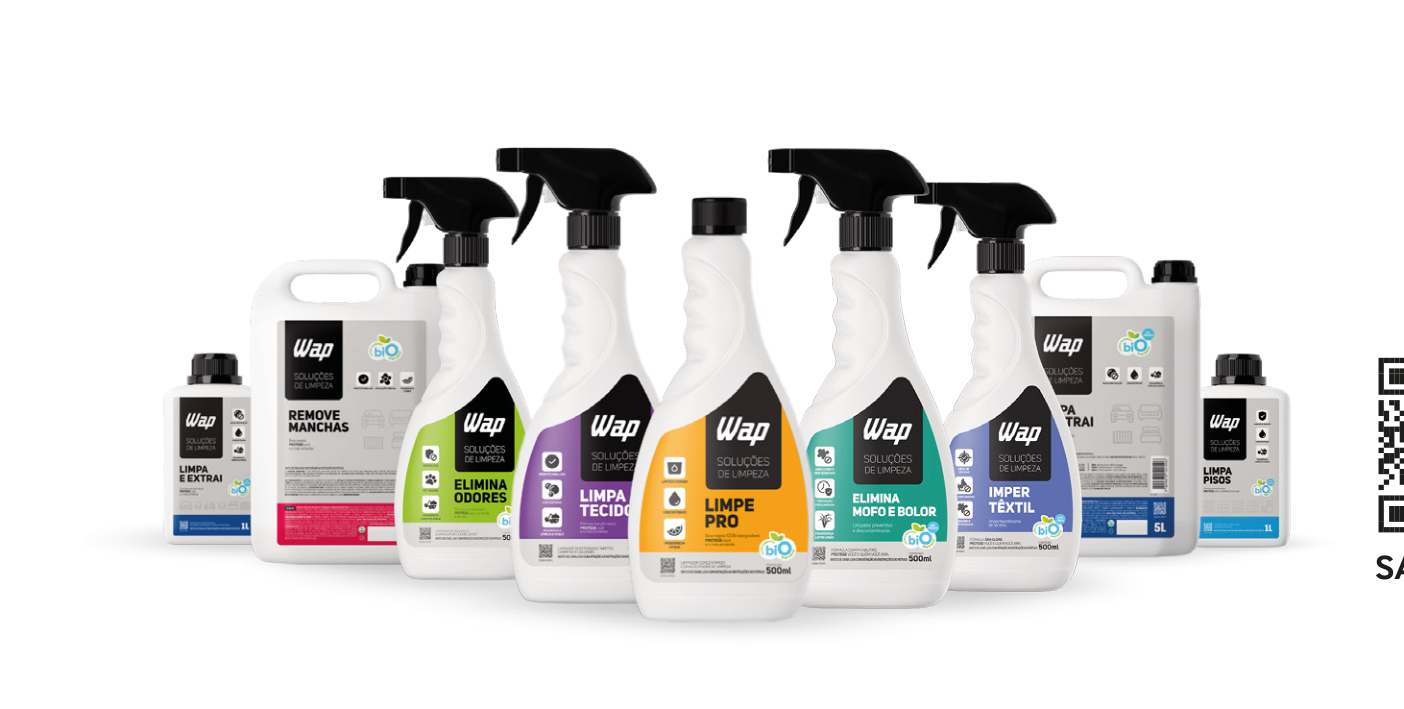

CONHEÇA A LINHA COMPLETA DE SOLUÇÕES DE LIMPEZA WAP

WAP SOLUÇÕES DE LIMPEZA

O WAP LIMPE PRO é ideal para as sujeiras mais pesadas, sendo altamente econômico e agindo profundamente sem danificar pisos de alto tráfego. Recomendado para grandes pátios, áreas industriais, fábricas, comércios, shoppings, garagens e outros locais que necessitem de limpeza contínua. Ele pode ser utilizado junto às Lavadoras de Alta Pressão WAP, conferindo agilidade e excelente resultado. Sua fórmula de base vegetal é 100% biodegradável e não deixa resíduos. Em apenas 18 dias é totalmente absorvida pela natureza, causando menos impacto ambiental. Por isso, enquanto você cuida da limpeza, também está cuidando da natureza. Este produto é concentrado, de alto rendimento e possui uma deliciosa fragrância natural cítrica, oferecendo uma ação profunda e um agradável frescor de limpeza. Encontre o Limpe Pro da WAP nas versões de 500 ml, 1L e 5L.

MANUAL DE INSTRUÇÕES WAP. SOLUÇÕES DE LIMPEZA

INSTRUÇÕES DE USO

Para fazer 1L de solução, dilua o WAP LIMPE PRO de acordo com o grau de sujidade: ALTA 250 ml produto + 750 ml de água MÉDIA 50 ml do produto + 950 ml de água BAIXA 25 ml de produto + 975 ml de água Para realizar a manutenção da limpeza, dilua 10mL de produto em 990mL de água.

1. Dilua o produto de acordo com o grau de sujidade e aplique sobre a superfície.
2. Deixe agir por aproximadamente 10 minutos.
3. Esfregue com intensidade utilizando fibras, vassouras, acessórios de limpeza apropriados ou, em ambientes externos simplesmente enxágue utilizando uma lavadora de alta pressão wap
4. Caso persista algum resíduo sobre a superfície, repita a operação. SAIBA MAIS

SOLUÇÕES PARA POSSÍVEIS PROBLEMAS

SINTOMA

O produto não funciona ou o motor para repenti- namente

A bomba apresenta vaza- mento de água e/ou óleo

Ruído ou vibração

Se estas opções não resolverem os problemas acima descritos, entre em contato com um Serviço Autorizado WAP. Para demais esclarecimentos, conecte-se conosco em nossas redes sociais. A WAP tem mais de 700 Serviços Autorizados em todo o Brasil. Se você mora em uma cidade que não tem Serviço Autorizado WAP, basta entrar em contato com o Serviço de Atendimento ao Consumidor (SAC) e solicitar um código de postagem para enviar o produto para o Serviço Autorizado mais próximo pelo correio. O código de postagem pode ser utilizado nos casos em que a residência do consumidor fica acima de 40 quilômetros de distância do Serviço Autorizado e quando o produto está no período da garantia.

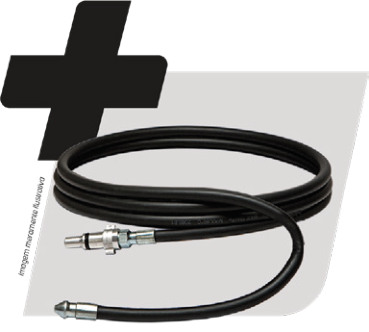

MANGUEIRA DESOBSTRUIDORA - EXCLUSIVO LINHA ULTRA

INSTRUÇÕES DE SEGURANÇA

Utilize a mangueira apenas em tubos e canos consistentes a pressão, a fim de se evitarem danos e ferimentos. Ligue o produto de limpeza de alta pressão apenas depois de a mangueira de limpeza se encontrar dentro do tubo. Nunca retire completamente a mangueira introduzida para fora do tubo a ser limpo, enquanto ela se encontrar sob alta pressão.

INSTRUÇÃO DE MONTAGEM

Para conectar a mangueira:

1. Encaixe o conector na pistola e/ou baioneta.
2. Gire-o cerca de 90° até engatar.

Para desconectar a mangueira:

1. Repita o processo inverso acima. CAUSA

Verifique a tensão da rede elétrica

Tomadas com problemas

Plugue está fora da tomada ou incorretamen- te inserido

Fusíveis da rede com defeito

Ar na mangueira

Ar no sistema do produto

Alimentação de água insuficiente

Bico obstruído

Filtro de entrada de água sujo

Rede hidráulica não corresponde

Vazamentos ou entupimentos de manguei- ras ou conexões

INSTRUÇÃO DE OPERAÇÃO

1. Insira a mangueira para limpeza de tubos e de canos no cano ou tubulação a ser limpa.
2. Acione o gatilho de alta pressão na pistola que acompanha o produto.
3. Enquanto a mangueira avança por si própria dentro da tubulação, empurre-a controlando conforme necessário. Conectar o produto em uma rede adequada.

Verificar se a tomada está operando normal- mente.

Coloque o plugue na tomada e certifique-se que está totalmente inserido.

Verifique se os fusíveis da sua rede e acione o interruptor novamente.

Repita a instrução “RETIRANDO O AR DO SIS- TEMA”

Verifique a vazão de alimentação mínima reco- mendada.

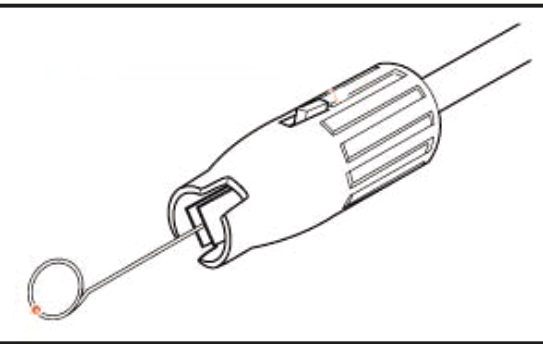

Desobstrua o bico utilizando a agulha.

Desobstrua o bico utilizando a agulha.

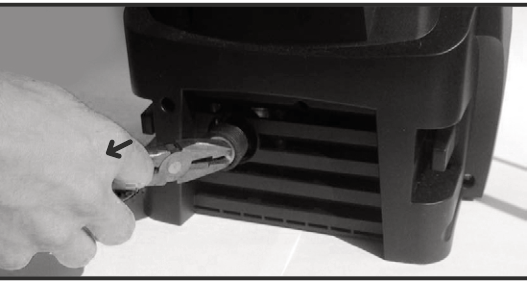

Efetue a limpeza do filtro de entrada de água. Conforme as instruções” LIMPEZA DO FILTRO DE ENTRADA DE ÁGUA”

Verifique se sua rede hidráulica corresponde aos dados mínimos indicados.

Verifique se as mangueiras não estão entupi- das ou com algum vazamento e se as conexões estão corretamente apertadas. SOLUÇÃO

WWW.WAP.IND.BR

RECICLAGEM DO PRODUTO

Visando diminuir o impacto da poluição ambiental, a WAP procura projetar os seus produtos e embala- gens com materiais recicláveis, de fácil separação, portanto para o correto descarte destes materiais, procure empresas de separações e reciclagem de materias na sua cidade, evitando que estes sejam des- cartados no solo, lençóis freáticos, prejudicando sua saúde e bem estar.

LOGÍSTICA REVERSA

Os produtos WAP não devem ser descartados no lixo doméstico. Existe um sistema de reciclagem de eletrodomésticos e eletroeletrônicos que tem como principal obje- tivo a preservação do meio ambiente. Esse processo é chamado de logística reversa e a WAP é associada da ABREE, uma entidade gestora responsável pela reciclagem correta dos produtos descartados. Para o descarte dos produtos e embalagens é necessário observar a legislação e a localização dos pontos de coleta em cada região.

Como funciona a logística reversa?

1. Tudo começa com você consumidor! Para o descarte de um produto eletroeletrônico e eletrodoméstico é importante que con- fira a lista da ABREE (http://abree.org.br/informacoes) ara saber onde levar o seu produto.
2. Pontos de recebimento Ao levar o eletroeletrônico ou eletrodoméstico até lá, ele será corretamente armazenado e depois terá destinação final ambientalmente correta: a reciclagem.
3. Reciclagem Aqui você pode ficar tranquilo! Trabalhando em parceria com demais associados e parcei- ros, os eletroeletrônicos e eletrodomésticos vão chegar para a ABREE que vai tomar conta da reciclagem dos produtos. O importante para nós é ter a sua ajuda para que os produtos cheguem ao destino certo e assim poderemos fazer o nosso trabalho corretamente.

MANUAL DE INSTRUÇÕES WAP. RECICLAGEM E LOGÍSTICA REVERSA

1 ANO

GARANTIA DO PRODUTO

TERMOS DE GARANTIA

A Fresnomaq Indústria de Máquinas S/A assegura este produto por um período de 09 meses (270 dias) GARANTIA CONTRATU- AL e mais 03 meses (90 dias) GARANTIA LEGAL contra defeitos de materiais ou fabricação, prazo contado a partir da emissão da nota fiscal de venda ao consumidor.

1. TERMO DE GARANTIA A garantia não se aplica quando peças e acessórios apresen- tarem defeitos por utilizações inadequadas, defeito oriundo de instalação em desacordo ao descrito neste manual, mau armazenamento, negligência com a manutenção e conserva- ção, violação de lacres ou aberto por pessoas não autorizadas, manuseio incorreto, alteração ou acidente, danos causados ou originalizados por efeitos da natureza, ex.: raio, descarga elé- trica, vendavais, inundações, exposição a maresia, sol e chuva, componentes aqueles que porventura sofrem efeitos de des- gaste natural por tempo de operação.
2. DISPOSIÇÕES DA GARANTIA
3. 1 Garantia legal (90 dias) A garantia legal se dará quando analisados e identificados defei- tos de material ou fabricação. Exclui-se a vigência desta garan- tia defeitos provocados por desgaste natural por tempo de uso, danos causados por manuseio incorreto (riscos, amassados ou peças quebradas), utilização para fins diferentes aos descritos neste manual. Devidamente identificado uso diferente dos es- pecificados neste manual, passa ser de inteira responsabilidade do usuário toda e qualquer despesa com a substituição das pe- ças danificadas.
4. 1 Garantia contratual (270 dias) O fabricante assegura ao usuário a garantia do produto devi- damente identificado na Nota Fiscal de venda, referido prazo será contado a partir do término da garantia legal (90 dias). A garantia contratual de 270 duzentos e setenta dias (9 meses), não abrange os itens: kit vedação, o-ring, retentores de óleo, anéis de vedação, conexões rosqueáveis, vedações de borra- cha, filtro, óleo do conjunto bomba, baioneta, lança/bicos alta pressão, pistola, mangueiras, engate rápido, carenagens, alça, rodas e porta acessórios, contra defeito de material ou de fa- bricação, propriamente analisados e identificados pelo serviço autorizado e/ou fabricante.
5. 3 Condições gerais da garantia Todo e qualquer defeito deverá ser comunicado imediatamente a um de nossos Serviços Autorizados WAP. Produto deverá ser apresentado completo e com todos os aces- sórios; A Fresnomaq Industria de Máquinas S/A somente assumirá a garantia mediante apresentação da Nota Fiscal do produto e dentro dos prazos especificados neste termo de garantia. Se você mora em uma cidade que não há um Serviço Autoriza- do WAP, estando o produto dentro do período de garantia, en- tre em contato com o Serviço de Atendimento ao Consumidor (SAC) e solicite um código de postagem para envio do equipa- mento via Correios. O código de postagem pode ser utilizado nos casos em que a residência do consumidor fica acima de 40 quilômetros de distância do Serviço Autorizado WAP mais próximo; Não é responsabilidade do fabricante custos com embalagens ou deslocamentos aos postos de atendimento; As partes e peças substituídas em garantia, passam a ser de pro- priedade da Fresnomaq Industria de Máquinas S/A. A troca de peça(s) em garantia não prorroga e nem reinicia o período de garantia do equipamento; A fabricante constatando que o defeito foi ocasionado por mau uso, o usuário será responsável pelos custos de hora técnica e das peças substituídas, devidamente orçadas e aprovadas pre- viamente; A Fresnomaq Industria de Máquinas S/A não se responsabiliza por qualquer dano pessoal, moral ou material oriundo da utili- zação do equipamento. Não nos responsabilizamos por danos causados a ambientes, superfícies e outros objetos que tenham sido tratados de forma diferente da indicada no manual de ins- truções; A Fresnomaq Indústria de Máquinas S/A se reserva o direito de promover alterações ou paralisar a fabricação dos produtos a qualquer momento e sem prévio aviso; Expirado o prazo de vigência da garantia, cessará toda a respon- sabilidade do fabricante quanto à validade dos termos e condi- ções aqui descritos;
6. 4 Perda da garantia A garantia do produto cessará automaticamente quando iden- tificado:

O uso do produto em não conformidade com as reco- • mendações do manual;

• Ausência ou remoção da etiqueta de identificação do produto (modelo e série); Alteração no produto ou de qualquer característica ori- • ginal; Produto violado ou reparado por terceiros não autoriza-
• dos;
• Danos causados por uso impróprio ou excessivo; Utilização de produtos químicos não apropriados (infla- • máveis ou agressivos a saúde e a natureza); Ausência ou uso inadequado dos componentes de pro-
• teção; Ligar em tensão (voltagem) contrária conforme especi- • ficado no produto; Uso de adaptadores, alterações ou avarias de cabos elé- • tricos e plugues; Utilização de peças e acessórios que não sejam reco- • mendados pelo fabricante.

WWW.WAP.IND.BR

VOCÊ ACABA DE SE TORNAR UMA AUTORIDADE EM LIMPEZA!

ASSISTÊNCIAS TÉCNICAS AUTORIZADAS NO SITE

Caso precise de informações adicionais ou tenha dúvidas sobre a garantia, entre em contato através do nosso SAC - Serviço de Atendimento ao Consumidor, pelo telefone ou e-mail abaixo: Tel.: (41) 3012-7272 | E-mail: sac@wap.ind.br
