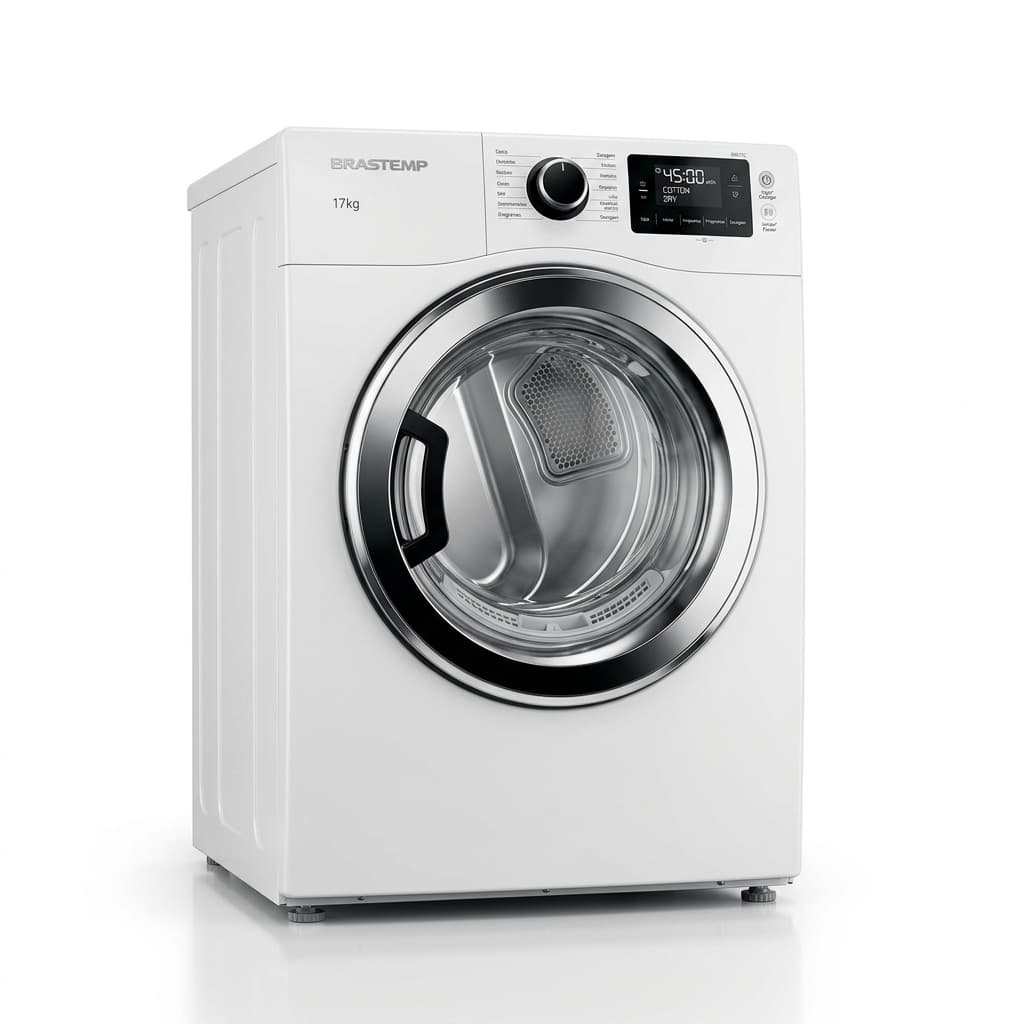

Secadora de Roupas Brastemp 17kg BSG17C

Secadora Brastemp

17 kg

Não é por acaso que a Brastemp é uma das marcas mais lembradas e queridas do Brasil. Há muitos anos na vida das pessoas, somos a marca que quer construir história junto, trazer inovações relevantes e contribuir para mudar o cotidiano, quebrar a rotina.

Acreditamos na busca por experiências que potencializem a vida das pessoas e trabalhamos incansavelmente para desenvolver soluções que superem expectativas em qualidade, inovação, segurança e conforto às famílias.

Este manual tem todas as informações que você precisa para aprovei- tar ao máximo seu novo produto. Mas não se esqueça, estamos à sua disposição para esclarecer qualquer dúvida e receber suas sugestões para a criação de soluções cada vez melhores.

Monte sua lavanderia

Brastemp com:

Lavadora Ative! 11kg (BNQ11D)

Cuidado excepcional para suas roupas com uso de vapor, que melhora a performance de lavagem e maximiza a retirada de manchas mais difíceis. Possui sensores inteligentes que defi - nem o nível de água e o tempo ideal de ciclo e exclusiva tecnologia que evita odores caso as roupas sejam esqueci- das na máquina após a lavagem.

Para mais informações sobre os produtos e a marca, visite: www.brastemp.com.br as a za

f- al ta ci-

Lavadora Brastemp Ative 11kg (BNQ11D)

Secadora Brastemp Ative 17kg (BSG17C) Com pedestais Brastemp, a abertura pedestais Bra Com frontal da sua lavadora e secadora fi ca à sua altura, facilitando o uso. Espaço extra para armazenar itens da sua Lavanderia.

Sumário

1. Instruções de segurança........................................... 4
2. 1 Instruções importantes de segurança.......................................................... 4
3. Instalação................................................................. 7
4. 1 Desembalando a Secadora.......................................................................... 7
5. 2 Peças e ferramentas necessárias para a instalação...................................... 7
6. 3 Requisitos para o local de instalação............................................................ 8
7. 4 Requisitos elétricos.................................................................................. 10
8. 5 Requisitos para o fornecimento de gás....................................................... 11
9. 6 Requisitos de exaustão............................................................................. 14
10. 7 Instalação dos pés para nivelamento.......................................................... 18
11. 8 Instalação da conexão de gás.................................................................... 18
12. 9 Instalação do duto de exaustão................................................................. 19
13. 10 Instalação da mangueira de entrada........................................................... 19
14. 11 Nivelando a Secadora............................................................................... 21
15. Conheça sua Secadora............................................ 23
16. 1 Conheça os programas automáticos de secagem........................................ 27
17. 2 Conheça os programas de secagem personalizados..................................... 28
18. 3 Conheça os programas especiais de secagem ............................................ 29
19. Cuidado com as roupas............................................ 30
20. Uso da Secadora..................................................... 32
21. Limpeza da Secadora............................................... 33
22. 1 Limpeza do local de instalação da Secadora................................................ 33
23. 2 Limpeza do filtro de fiapos......................................................................... 33
24. 3 Limpeza interna da Secadora..................................................................... 34
25. 4 Remoção do acúmulo de fiapos.................................................................. 35
26. 5 Cuidados durante as férias e mudanças...................................................... 35
27. Solução de problemas.............................................. 36
28. Dados técnicos....................................................... 39
29. Questões ambientais............................................... 40
30. Termo de garantia................................................. 41

NOTA: Todas as imagens contidas neste manual são meramente ilustrativas.

1. Instruções de segurança
2. 1 Instruções importantes de segurança

A sua segurança e a de terceiros é muito importante. Este manual e o seu produto têm muitas mensagens importantes de segurança. Sempre leia e siga-as.

INSTRUÇÕES IMPORTANTES DE SEGURANÇA

Para evitar risco de incêndio, choque elétrico ou danos pessoais durante o uso da Secadora, observe as precauções relacionadas abaixo:

• Siga rigorosamente as instruções de instalação para garantir a segurança de toda a família.
• Leia todas as instruções antes de começar a usar a Secadora.
• A Secadora foi desenvolvida exclusivamente para o uso doméstico.
• Não instale nem guarde a Secadora em local onde ela seja exposta a intempéries e nem onde esteja próxima de produtos inflamáveis ou vapores, tais como gasolina, querosene ou álcool.
• Não é permitido o manuseio da Secadora por crianças e pessoas não capacitadas, sendo necessária a atenção do responsável sempre que existirem crianças por perto, durante a instalação e quando o produto estiver em operação.
• Não coloque as mãos dentro da Secadora quando o cesto estiver em movimento.
• Não mexa indevidamente nos controles.
• Não coloque itens expostos a óleo de cozinha em sua Secadora.
• Itens contaminados com óleo de cozinha poderão contribuir para uma reação química que poderá fazer com que uma carga de roupa pegue fogo. Este é o símbolo de alerta de segurança. Este símbolo alerta sobre situações que podem trazer riscos à sua vida, ferimentos a você ou a terceiros. Todas as mensagens de segurança virão após o símbolo de alerta de segurança e a palavra “PERIGO” ou “ADVERTÊNCIA”. Estas palavras significam:

Existe risco de você perder a vida ou de ocorrerem danos gra­ves, se as instruções não forem seguidas ime- diatamente. Existe risco de você perder a vida ou de ocorrerem danos graves, se as instruções não forem seguidas.

• Não seque artigos que tenham sido anteriormente limpos, lavados, mergulhados ou borrifados com gasolina, solventes de lavagem a seco ou outras substâncias in- flamáveis ou explosivas, uma vez que elas emitem vapores que poderão se inflamar ou explodir.
• Antes de descartar a Secadora ao final de sua vida útil, retire a porta do comparti- mento de secagem.
• Não use ciclos com aquecimento para secar artigos que contenham espuma de borracha ou materiais com texturas similares a da borracha.
• Limpe o filtro de fiapos antes ou após cada ciclo.
• Mantenha as áreas em torno da abertura do exaustor livres do acúmulo de fiapos, poeira e sujeira.
• Este aparelho não se destina à utilização por pessoas (inclusive crianças) com capaci- dades físicas, sensoriais ou mentais reduzidas, ou por pessoas com falta de experiência e conhecimento, a menos que tenham recebido instruções referentes à utilização do aparelho ou estejam sob a supervisão de uma pessoa responsável pela sua segurança.
• Recomenda-se que as crianças sejam vigiadas para assegurar que elas não estejam brincando com o aparelho.
• O ar de exaustão não deve ser descarregado juntamente com fumaça de aparelhos com queima de gás ou outro combustíveis.
• O aparelho não deve ser instalado atrás de uma porta com fechadura, uma porta de correr ou de uma porta com uma dobradiça no lado oposto ao da máquina de secar roupa, de tal modo que a abertura total da porta da máquina de secar roupa seja restrito.
• A secadora de roupas não deve ser utilizada se foram utilizados produtos químicos industriais na lavagem.
• Não secar itens sujos na secadora.
• Itens sujos com substâncias como óleo de cozinha, acetona, álcool, petróleo, que- rosene, removedores de mancha, solvente, ceras e removedores de ceras que devem ser lavados com água quente e com detergente em abundância antes de irem para Secadora.
• Itens tais como espuma de borracha (látex), toucas de banho, tecidos impermeá- veis, artigos de borracha ou travesseiros ou almofadas de espuma de borracha não devem ser secados na Secadora, a menos que se selecione a temperatura ar frio (sem aquecimento).
• A parte final de um ciclo de máquina de secar roupa é feita sem calor (ciclo de arre- fecimento) para garantir que os itens são deixados a uma temperatura que assegura que os itens não serão danificados.
• O interior da Secadora e o duto de exaustão devem ser limpos periodicamente pela Rede de Serviços Brastemp.

1. Instalação
2. 1 Desembalando a Secadora

Recomendamos que seja solicitada a instalação pela Rede de Serviços Brastemp. Informamos que a instalação é gratuita.

Use duas ou mais pessoas para mover ou instalar a sua Secadora.

Não seguir esta instrução pode trazer danos à sua coluna ou ferimentos.

1. Retire a Secadora da embalagem com o uso de duas ou mais pessoas.
2. Retire o filme plástico que protege o visor da porta. Com o uso, ele pode ressecar e dificultar a sua remoção.
3. Retire os acessórios que se encontram no cesto da Secadora:

A D

1. 2 Peças e ferramentas necessárias para a instalação

Antes de começar a instalação da Secadora, reúna todas as ferramentas necessárias:

• Chave de grifo de 8” ou 10”
• Chave ajustável de 8” ou 10” (para conexões de gás)
• Chave de fenda comum
• Chave ajustável que abra até 1” (2,54 cm) ou chave de boca (para ajuste dos pés da Secadora)
• Chave de porca ou chave de boca de 1/4” (recomendada)
• Nível ADVERTÊNCIA

Risco de Lesões por Excesso de Peso

• Manual do Consumidor; B
• Guia rápido;
• Relação da Rede de Serviços Brastemp;
• Cartão resposta.

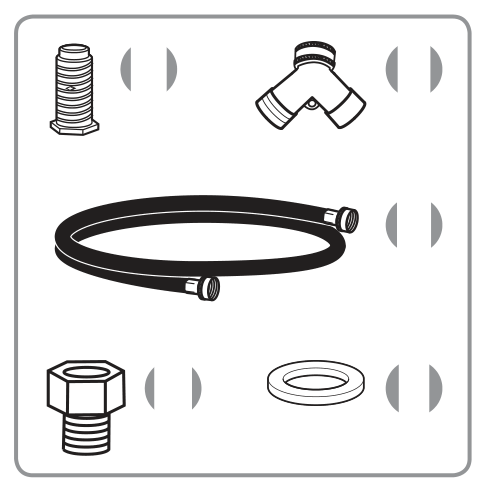

C Peças fornecidas: A. Pés da secadora (4); B. Conector Y (1); C. Mangueira (1); E D. Acoplamento (1); E. Arruela para mangueira e acoplamento (4).

• Alicates
• Fita métrica
• Abraçadeiras para duto de exaustão
• Composto adesivo para tubulação, resistente ao gás liquefeito de petróleo
• Pistola de calafetagem e composto de calafetagem (para instalar novo duto de exaustão)

1. 3.1 Dimensões da Secadora

96,8 cm

1,8 cm

1. 3.2 Dimensões do recorte para a instalação sob balcões

Verifique na figura ao lado, as dimensões mínimas para o recorte.

1. 4 Requisitos elétricos

O diâmetro dos fios da rede elétrica devem estar de acordo com a tabela abaixo:

Bitola

2,5 mm²

4,0 mm²

6,0 mm²

10,0 mm²

Gás GLP

Esta Secadora está equipada para o uso com gás GLP (Gás Liquefeito de Petróleo).

Conversão para gás natural

A conversão deverá sempre ser feita pela Rede de Serviços Brastemp, sendo a primeira conversão gratuita.

Tubulação de gás

Recomenda-se tubulação com diâmetro nominal (IPS) de 1/2”. A tubulação de 3/8” aprovada é aceitável para comprimentos menores que 6,1 m, se as normas locais e a concessionária de gás permitirem.

• Se estiver utilizando gás natural, não use tubulação de cobre.
• Comprimentos maiores que 6,1 m deverão utilizar tubulação maior e um adaptador de tamanho diferente.

Exigências para a conexão do gás

Para espaços mínimos, um cotovelo de 3/8”x3/8” é recomendado para evitar enrosca- mento da tubulação de gás. Utilize apenas composto para fixação de tubulação. Não utilize fita Teflon®. Há muitos métodos pelos quais a sua Secadora a gás pode ser conectada na tubulação de gás. Aqui vão algumas diretrizes para dois métodos diferentes de conexão.

• Opção 1 (Método recomendado) Mangueira flexível de cobre para gás: utilize uma mangueira flexível de cobre para gás (aprovado INMETRO) para conectar a sua Secadora na tubulação rígida de gás. Utilize um cotovelo e um adaptador NPT 3/8”x 1/2” entre a mangueira flexível de cobre para gás e a tubulação de gás da Secadora, conforme necessário para evitar torção.
• Opção 2 (Método alternativo) Tubulação aprovada de alumínio ou cobre: Comprimentos menores que 6,1 m poderão utilizar tubulação aprovada de 3/8” (se as normas e concessionária de gás permitirem). Se você estiver utilizando gás natural, não use tubulação de cobre. Adaptador NPT de 3/8”x 3/8” entre a tubulação da Secadora e a tubulação aprovada de 3/8”. Comprimentos acima de 6,1 m deverão usar tubulação de diâmetros maiores e um adaptador de tamanho diferente.

Tubulação de gás na Secadora

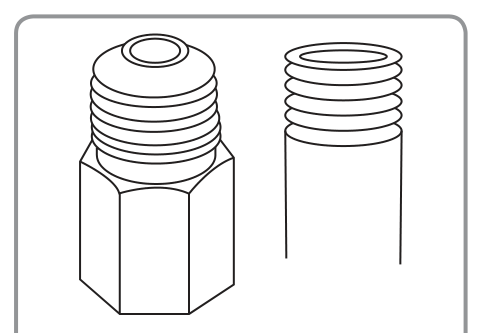

A tubulação de gás que sai atrás da sua Secadora possui um duto macho com rosca de 3/8” NPT.

Tubulação de gás ½” NPT Tubulação da Secadora 3/8” NPT

1. 6 Requisitos de exaustão

O sistema de exaustão é recomendado. Você pode adquirir o kit do sistema de exaustão e solicitar a sua instalação junto à Rede de Serviços Brastemp. O kit não é gratuito e o preço pode variar de um serviço autorizado para outro.

Se utilizar um sistema de exaustão existente

• Limpe os fiapos do duto de exaustão e certifique-se de que o chapuz de exaustão não esteja bloqueado com fiapos.
• Substitua qualquer duto de exaustão de plástico ou de chapa metálica por um de metal rígido ou flexível de alumínio.

Se este for um sistema novo de exaustão

Duto de exaustão de metal rígido

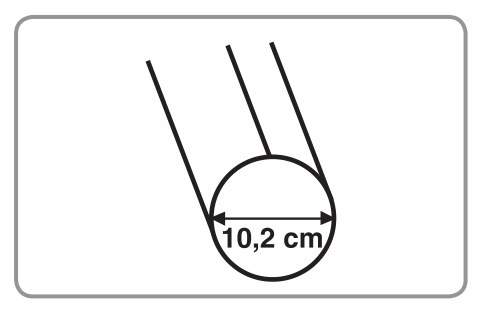

• Para um melhor desempenho de secagem, dutos de exaustão em metal rígido são recomendados.
• O duto de exaustão em metal rígido é recomendado para evitar amassamento e torção.

Duto de exaustão em metal flexível de alumínio

• Os dutos de exaustão em metal flexível de alumínio são aceitáveis apenas se forem acessíveis para a limpeza.
• O duto de exaustão de metal flexível deverá ser completamente estendido e apoiado quando a Secadora estiver em seu local definitivo.
• Remova o excesso do duto de exaustão de metal flexível, a fim de evitar amassamento e torção, que poderão resultar em fluxo de ar reduzido e baixo desempenho.
• Não instale um duto de exaustão de metal flexível em paredes fechadas, forros ou pisos.

Cotovelos

• Cotovelos de 45° proporcionam um fluxo de ar melhor que os de 90°.

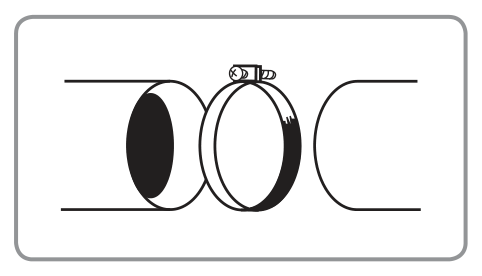

Abraçadeiras

• Utilize abraçadeiras para vedar todas as juntas.
• O duto de exaustão não deverá ser conectado ou preso com parafusos ou outros dispositivos de fixação que se estendam para dentro do duto.
• Não utilize fita para dutos.

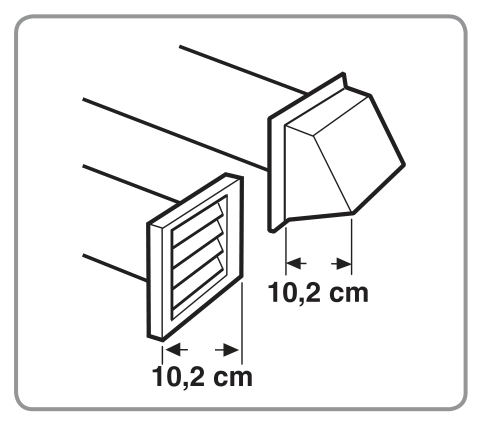

Exaustão Os estilos de chapuz para exaustão estão apresen- tados aqui:

• O chapuz de exaustão deverá cobrir o duto de exaustão para evitar que roedores e insetos entrem no imóvel.
• O chapuz de exaustão deverá estar a, pelo menos, 30 cm do piso ou de qualquer objeto que possa estar no caminho da exaustão (tais como flores, pedras ou arbustos).

• Não utilize um chapuz de exaustão com fecho magnético.

Planejamento do sistema de exaustão

Determine o comprimento do duto de ventilação e cotovelos necessários para o melhor desempenho de secagem. Utilize a tabela do sistema de ventilação abaixo para determinar as combinações do tipo de material do duto de ventilação e chapuz aceitáveis para uso.

A tabela do sistema de exaustão fornece as exigências de ventilação que o ajudarão a atingir o melhor desempenho de secagem

Tabela do sistema de exaustão

Número de curvas ou cotovelos de 90°

Instale o chapuz de exaustão. Utilize composto de vedação para vedar a abertura externa na parede em torno do chapuz de exaustão. Conecte o duto de ventilação ao chapuz de exaustão. O duto de exaustão deverá se encaixar internamente ao chapuz. Prenda o duto de exaustão ao chapuz com uma abraçadeira de 10,2 cm. Estenda o duto de exaustão até o local da Secadora. Utilize o caminho mais reto possível.

1. 7 Instalação dos pés para nivelamento

Use duas ou mais pessoas para mover ou instalar a sua Secadora.

A não obediência a esta instrução poderá resultar em contusões nas costas ou outros ferimentos.

Coloque a Secadora de pé. Deslize a Secadora até que ela esteja perto de seu local defi- nitivo. Deixe espaço suficiente para conectar o duto de exaustão ou a tubulação de gás.

1. 8 Instalação da conexão de gás

Conector Tubo da

A

B

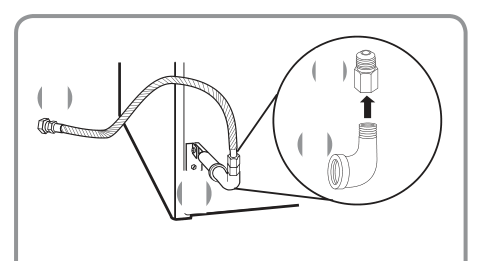

A. Tubo flexível de gás de 3/8” B. Tubo 3/8” da Secadora C. Cotovelo 3/8 x 3/8” D. Adaptador de junção para tubulação de 3/8”

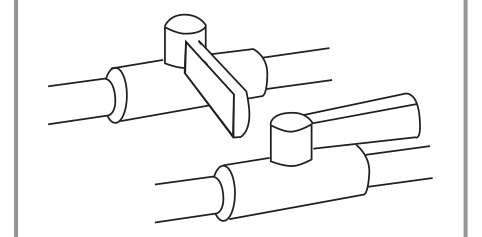

Válvula fechada

Válvula aberta

1. 9 Instalação do duto de exaustão

Utilizando uma abraçadeira de 10,2 cm, conecte o duto de ventilação na saída de exaustão da Secadora. Se estiver conectado a um duto existente, certifique-se de que o duto esteja limpo. O duto de exaustão da Secadora deverá ser colocado acima da saída de exaustão da Secadora e dentro do chapuz de exaustão. Certifique-se de que o duto de exaustão esteja preso ao chapuz de exaustão com uma abraçadeira de 10,2 cm. Mova a Secadora para seu local definitivo. Não amasse nem torça o duto de exaustão. Certifique-se de que não há torções na tubulação flexível de gás. Assim que a conexão do duto de exaustão estiver terminada, retire as cantoneiras e o papelão.

1. 10 Instalação da mangueira de entrada Uma combinação de conexões para tubulação deverá D ser utilizada para conectar a Secadora à tubulação de gás existente. Uma conexão recomendada é mostra- C da. A sua conexão poderá ser diferente, de acordo com o tipo, comprimento e localização da tubulação.

Abra a válvula da tubulação de gás. A válvula está aberta quando a alavanca estiver paralela à tubulação de gás. Teste todas as conexões esfregando uma solução não-corrosiva de detecção de vazamentos. As bolhas mostrarão se há vazamentos. Corrija todo vazamento encontrado. Caso o vazamento continue, feche a válvula da tubulação de gás.

A entrada para água na parte traseira da Secadora possui rosca americana de 3/4 de polegada. Recomenda-se que haja uma torneira exclusiva para a entrada de água da Secadora. Na sua falta, você pode conectar a mangueira na torneira do tanque com rosca de 3/4 de polegada. Verifique se a pressão da água para abastecimento corresponde a uma pressão de 20 a 800 kPa (apro- ximadamente 2 a 80 m de coluna de água acima do nível da torneira).

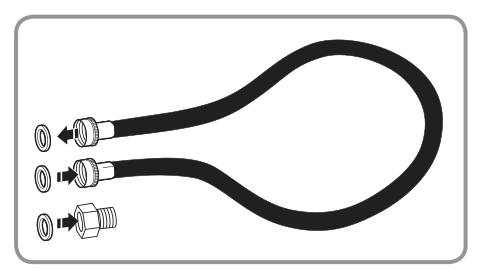

Conectando a mangueira de entrada de água

Conectando a mangueira de entrada de água diretamente à uma torneira

Conectando a mangueira de entrada de água junto na torneira de água fria de sua Lavadora.

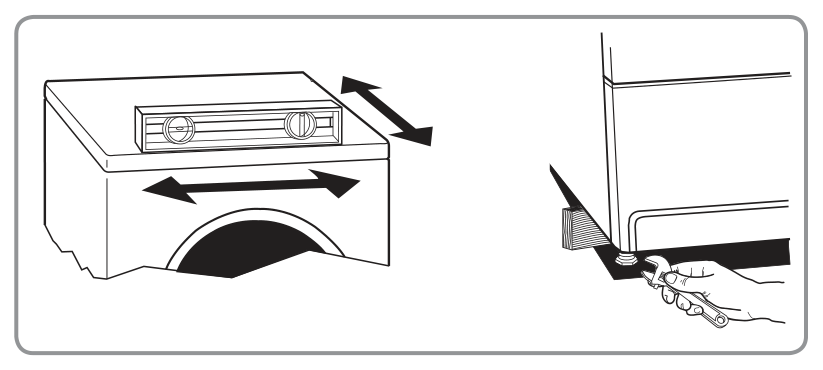

1. 11 Nivelando a Secadora

Verifique o nivelamento da Secadora. Primeiramente, ve- rifique o nivelamento de lado a lado e, depois, da parte da frente para a parte de trás.

2.13 Finalizando a instalação

Verifique se todas as peças já estão instaladas. Se houver uma peça extra, volte para os passos de instalação para ver qual passo foi pulado. Verifique se você tem todas as suas ferramentas. Descarte adequadamente/recicle todos os materiais de embalagem. Verifique se a Secadora está no seu local definitivo. Certifique-se de que o duto de exaustão não está amassado ou torcido. Verifique se a Secadora está nivelada. Ver “Nivelando a Secadora”.

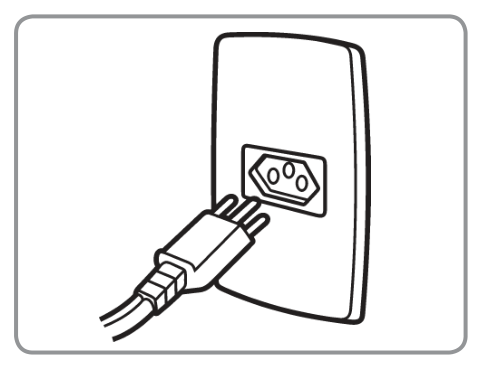

Conecte a Secadora em uma tomada aterrada de 3 pinos. Ligue a Secadora.

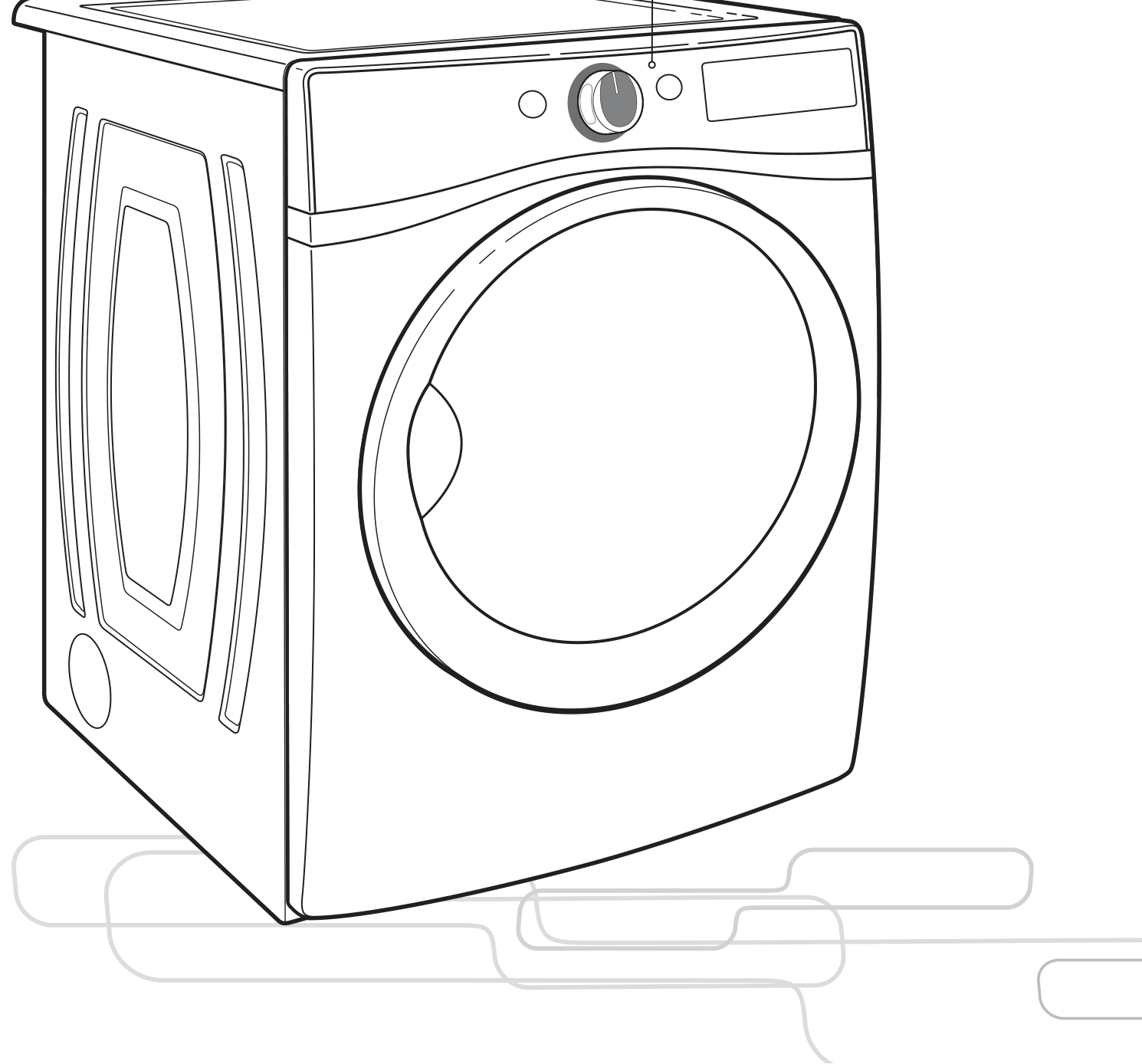

1. Conheça sua Secadora

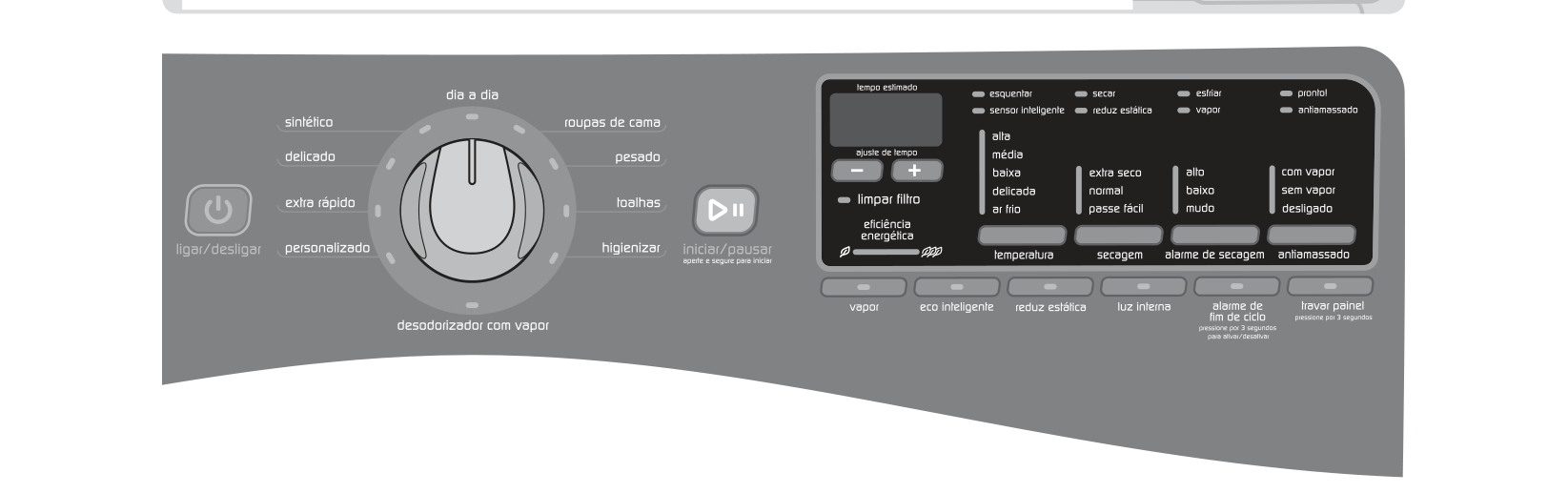

Painel de controle

Display LED e botões de ajuste

Quando você escolhe um ciclo, seus ajustes padrões acenderão e o tempo estimado do ciclo (para Ciclos Automáticos) ou o tempo ajustado (para o ciclo personalizado ou extra rápido) será mostrado. Fatores como quantidade de roupa, temperatura e umidade ambiente, bem como a umidade das roupas colocadas na secadora poderão afetar o tempo mostrado no display. Utilize os botões na parte inferior do display para fazer ajustes. Todos os ajustes devem ser selecionados antes do inicio do ciclo. Botão ligar/desligar

Toque para ligar e desligar a Secadora. Toque para parar ou cancelar um ciclo a qualquer momento. Nota: O produto também é ligado girando o seletor de ciclos.

Programas de secagem

Utilize o seletor de ciclos da secagem para escolher o ciclos disponíveis na sua Secadora. Gire o seletor para escolher o ciclo mais adequado para a suas roupas. Consulte em “Conheça os programas automáticos de secagem”, para descrições detalhadas dos ciclos.

Botão iniciar/pausar

Toque e mantenha pressionado para iniciar um ciclo ou toque uma vez para pausá-lo, enquanto um ciclo estiver em andamento. Após 5 minutos de pausa a se- cadora desliga e o ciclo é encerrado automaticamente.

Ajuste de tempo manual

Utilize estes botões para aumentar ou diminuir o tempo de secagem para os ciclos personalizado ou extra rápido.

Luzes de Condição dos Ciclos

A barra indicadora na parte superior do display irá lhe informar qual o estágio do ciclo que está em processo. Para maiores informações sobre cada estágio, consulte “Indicadores de condição dos ciclos”.

Temperatura

Quando utilizar os ciclos personalizado ou extra rápido você poderá escolher a temperatura de secagem apropriada para o tipo de roupa que estará secando. Siga as instruções da etiqueta das roupas.

Nível de Secagem

Você poderá ajustar o nível de secagem desejado. OBS.: Esta opção não está disponível nos ciclos personalizado ou extra rápido.

Alarme de secagem

Utilize este botão para ajustar o volume do aviso sonoro de alarme de secagem. Este aviso é indicado quando estiver secando roupas grandes, como calças e camisas, e pequenas, como meias e roupas íntimas. O aviso irá informar que você já pode retirar as peças pequenas que estarão secas. Deixe as peças grandes completarem o ciclo de secagem.

Antiamassado

Se você não puder retirar as roupas de sua Secadora imediatamente após a secagem, selecione a função antiamassado para acres- centar até 2 horas e 20 minutos de giros periódicos do cesto da Secadora para ajudar a prevenir a formação de amassados em suas roupas. Você pode selecionar a função antiamassado com vapor para acrescentar uma etapa com vapor após 1 hora de execução da fun- ção antiamassado para prevenir a formação de vincos na roupa.

Funções extras

Utilize estes botões para ativar as funções extras disponíveis na sua Secadora.

Vapor Toque para ativar a função vapor. Esta função acrescentará vapor ao final do ciclo antes da etapa esfriar.

Eco inteligente Toque para ativar a função eco inteligente. Esta função permite que você aumente sua economia de consumo de gás utilizando um nível de aquecimento ligeiramente mais baixo. Isto pode aumentar, em alguns casos, o tempo de secagem.

Eficiência energética Esta função indica o quão eficiente os ajustes selecionados serão com relação ao consumo de gás. Se o indicador estiver mais a direita, menor será o consumo.

Reduz estática Toque para ativar a função reduz estática. Esta função irá borrifar água nas roupas para ajudar a reduzir a estática das roupas. Esta função acrescenta cerca de 8 minutos no tempo total do ciclo. OBS.: Esta função não está disponível nos ciclos personali- zado e extra rápido.

Luz interna Toque para acender ou apagar a luz interna de sua Secadora. A luz também irá acender quando a porta estiver aberta e apagará automaticamente depois de 5 minutos.

Alarme de fim de ciclo Utilize este botão para ajustar o aviso sonoro do final do ciclo de secagem ou pressione por 3 segundos para ativar/ desativar o aviso sonoro do painel ao acionar funções e ligar/desligar a secadora.

Travar Painel Utilize esta função para travar os controles da Secadora e evitar uma mudança acidental nas opções ou preferências de ciclos durante um ciclo de secagem. Conheça os programas de secagem. Você ainda poderá pressionar iniciar/pausar para pausar o ciclo, ou pressione o botão ligar/desligar para desligar a lavadora quando o painel estiver travado.

1. 1 Conheça os programas automáticos de secagem

Os programas automáticos possuem uma configuração automática pré-definida para os tipos de roupa recomendados. Esta configuração pré-definida é mostrada em negrito na tabela abaixo.

Programa Tipo de roupa indicado de secagem

pesado coloridos resistentes e

Peças de média dia a dia algodão, linho e roupas mistas do dia a dia

Cobertores, roupas lençóis e de cama

sintético sintéticos

delicado tecidos finos e

Toalhas de toalhas banho e de Temperatura Nível de

Tecidos alta

jeans

média

fronhas

Tecidos baixa

Peças de delicada

lingerie

alta extra seco

rosto Funções secagem disponíveis

alarme de secagem extra seco normal antiamassado reduz estática passe fácil eco inteligente vapor

alarme de secagem extra seco normal antiamassado reduz estática passe fácil eco inteligente vapor

extra seco alarme de secagem normal antiamassado passe fácil reduz estática eco inteligente vapor

extra seco alarme de secagem normal antiamassado (sem vapor) passe fácil reduz estática eco inteligente

extra seco alarme de secagem normal antiamassado (sem passe fácil vapor) reduz estática eco inteligente

alarme de secagem antiamassado normal reduz estática passe fáci vapor Tempo estimado

45 min

38 min

55 min

35 min

28 min

1 hora

1. 2 Conheça os programas de secagem personalizados

Os ciclos personalizados permitem selecionar a temperatura e o tempo de secagem.

Ajustar o tempo de secagem Quando você escolher o ciclo extra rápido ou personalizado, o tempo padrão apa- recerá no display. Utilize os botões “-” e “+” para aumentar ou diminuir o tempo em incrementos de 1 minuto. Pressione e segure para mudar o tempo em incrementos de 5 minutos. O tempo máximo de secagem é de 1h e 40 min.

Escolher a temperatura de secagem Um ajuste de temperatura alto poderá ser utilizado para secar itens pesados como toalhas e jeans. Um ajuste de temperatura baixo ou médio poderá ser utilizado para secar itens como lençóis, blusas, vestidos, roupas íntimas e algodão. Para itens delicados como vestidos e lingerie selecione o ajuste de temperatura delicado. Utilize um ajuste sem aquecimento (ar frio) para espuma, borracha, plástico ou tecidos sensíveis ao calor.

Programa

extra rápido

personalizado Tipo de roupa Temperatura Nível de indicado de secagem

Todos os tipos alta média de roupa desde que em pouca baixa quantidade (3 delicada ou 4 peças de ar frio roupa)

Todos os tipos alta de roupa. média OBS.: Escolha baixa a opção ar delicada frio para ar frio secar espuma, borracha, plástico ou tecidos sensíveis ao calor. Funções Tempo secagem disponíveis

antiamassado

antiamassado estimado

13 min

40 min

1. 3 Conheça os programas especiais de secagem

Programa

desodorizador com vapor

higienizar*

* O processo de higienização reduz 99 % das bactérias tipicamente encontradas nas roupas. Tipo de roupa Temperatura Nível de indicado de secagem

Todos os tipos alta média de roupa

Tecidos brancos alta extra ou coloridos resistentes e Jeans Funções Tempo secagem disponíveis

antiamassado reduz estática

antiamassado (sem vapor) 10 min seco estimado

22 min

1 hora e

1. Cuidado com as roupas

Para conservar melhor as roupas é neces- sário saber como tratá-las. Aprenda como tirar o melhor proveito de sua Secadora conservando suas roupas por mais tempo.

Examine as roupas antes de colocá- las na Secadora

• retire alfinetes, cintos, enchimentos e quaisquer acessórios das roupas, evitando que as roupas e a Secadora sejam danificadas.
• roupas rasgadas ou descosturadas devem ser consertadas antes de lavar e secar, para evitar que sejam mais danificadas.
• feche zíperes para que não se estra- guem ou se prendam em outras peças de roupa.
• retire o que estiver dentro dos bolsos. Isqueiros, fósforos, objetos e substân- cias inflamáveis podem causar incêndio.

Verifique na etiqueta Se a roupa pode ser seca em Secadora. Alguns artigos, como lã, não devem ser secos em Secadora sem o uso do acessório apropriado, para não sofrerem encolhimento.

Separe as roupas

• roupas brancas das coloridas;
• roupas coloridas de cores firmes das coloridas desbotáveis;
• roupas delicadas das demais roupas;
• roupas mais pesadas das roupas mais leves.
• peças maiores das peças menores. Ex.: secar lençol com camiseta infantil prejudica a secagem da peça menor. Dicas de secagem
• Retire a roupa da Secadora assim que o cesto parar de girar, para reduzir o enrugamento.
• Evite secar roupas de tecidos pesados juntamente com tecidos mais leves. Isso poderá secar os tecidos mais leves além no necessário, o que pode danificá-los.
• Seque a maioria das roupas usando as opções pré-selecionadas de programas.
• Escolha o programa e o nível de secagem ou a temperatura correta para as suas roupas.
• Se um programa automático estiver em funcionamento, o visor digital mostrará o tempo restante estimado, que pode variar de acordo com a quantidade e tipos de roupas, como também do nível de umidade delas.
• Durante a fase esfriar, a Secadora gira a carga sem calor durante os últimos minutos de todos os ciclos. A etapa esfriar torna as cargas mais fáceis para manuseio e reduz o enrugamento. A duração dessa etapa depende do ta- manho da carga e do nível de secagem.
• Peças de vestuário que contenham tin- turas instáveis, como jeans ou itens de algodão com cores brilhantes, podem manchar o interior da Secadora. Essas manchas não são prejudiciais à sua Secadora e não irão manchar cargas futuras de roupas. Secar tais itens com tinturas virados do avesso evita a trans- ferência de tinta.

O peso aproximado das roupas úmidas

conjunto moleton adulto........... 1,26 kg conjunto moleton infantil.............720 g jeans adulto............................... 1,25 kg jeans infantil.................................700 g camisa..........................................350 g camiseta.......................................250 g cueca.............................................80 g fralda.............................................85 g fronha..........................................200 g calça brim.....................................800 g lençol casal................................ 1,10 kg

Entenda os símbolos nas etiquetas das roupas

Pode secar em Secadora. Ciclo normal na temperatura máxima.

Pode secar em Secadora. Ciclo normal na temperatura mínima.

Não é permitido secar em Secadora.

É possível a secagem na vertical.

É possível secagem na vertical sem torcer.

Secar na horizontal. lençol solteiro...............................900 g lingerie...........................................65 g pano de prato................................85 g pijama..........................................500 g toalha de banho...........................900 g toalha de rosto.............................400 g toalha de mesa grande.................800 g toalha de mesa pequena...............400 g edredon solteiro........................ 2,00 kg edredon casal............................ 2,90 kg edredon king size...................... 3,45 kg

Passar a ferro com temperatura máxima de 110 °C.

Passar a ferro com temperatura máxima de 150 °C.

Passar a ferro com temperatura máxima de 200 °C.

Não passar a ferro.

1. Uso da Secadora

Agora que você já instalou sua Secadora adequadamente e conheceu suas funções e benefícios, aprenda como usá-la no dia-a-dia, seguindo os passos abaixo.

1. Limpe o filtro de fiapos antes de abastecer a Secadora com roupas. Ver instruções na página 33.
2. Coloque as roupas lavadas na Secadora e feche a porta. 3. Toque o botão ligar/desligar.
3. Selecione o ciclo mais indicado para o tipo de roupa a ser secada.
4. Ajuste as opções, caso desejado usar uma seleção diferente da pré-definida.
5. Selecione as funções extras desejadas. 7. Toque e segure por 3 segundos o botão iniciar/pausar para iniciar o ciclo escolhido de secagem.
6. Após o final do ciclo, retire as roupas de sua Secadora para evitar que amassem.

1. Limpeza da Secadora
2. 1 Limpeza do local de instalação da Secadora

Mantenha a área da Secadora limpa e livre de itens que possam obstruir o fluxo de combustão ou o ar de exaustão.

1. 2 Limpeza do filtro de fiapos

Realize a limpeza após cada programa de secagem. O filtro de fiapos está localizado na abertura da porta da Secadora. Não realizar a limpeza do filtro irá bloquear o filtro com fiapos o que poderá aumentar o tempo de secagem.

Para Limpar:

1. Puxe o filtro de fiapos de dentro da Se- cadora. Remova os fiapos do filtro com os dedos. Não enxágue nem lave o filtro para retirar os fiapos. Fiapos úmidos são difíceis de serem removidos.
2. Empurre com firmeza o filtro de volta para o seu lugar. ADVERTÊNCIA

Risco de Choque Elétrico

Retire o plugue da tomada antes de efetuar qualquer manutenção no produto.

Recoloque todos os componentes antes de ligar o produto.

Não seguir estas instruções pode trazer risco de morte ou choque elétrico.

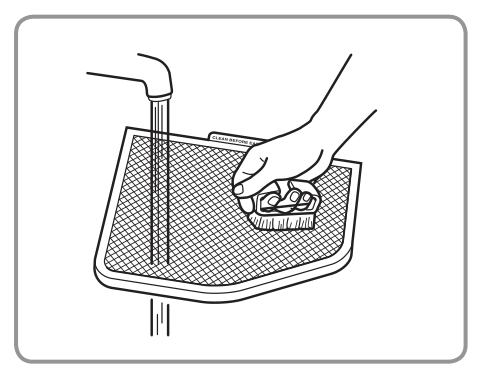

Limpeza com água - quando necessário

Resíduos de detergente amaciante usados na lavagem das roupas podem se acumular no filtro de fiapos. Esse acúmulo poderá causar tempos de secagem mais longos para suas roupas, ou fazer com que a Secadora pare antes que sua carga esteja completa- mente seca. Se fiapos começarem a soltar do filtro, provavelmente ele está entupido. Limpe o filtro com uma escova de náilon a cada seis meses, ou com maior frequência, caso ele esteja entupido devido ao acúmulo de resíduos.

Para Lavar:

1. Remova os fiapos do filtro com os dedos.
2. Umedeça ambos os lados do filtro com água morna.
3. Umedeça uma escova de náilon com água morna e detergente líquido. Esfregue o filtro com a escova para remover o acúmulo de resíduos.
4. 3 Limpeza interna da Secadora

Como limpar o cesto da Secadora:

1. Sempre que necessário, limpe o cesto com sabão neutro, aplicado com esponja ou pano macio úmido.
2. Após a limpeza, seque o cesto com um pano seco.

1. 4 Remoção do acúmulo de fiapos

A partir do duto de exaustão: Os fiapos deverão ser removidos a cada dois anos, ou com maior frequência, depen- dendo do uso da Secadora.

A partir da parte interna do gabinete da Secadora: Os fiapos deverão ser removidos a cada dois anos, ou com maior frequência, depen- dendo do uso da Secadora.

1. Solução de problemas

Problema Causa Provável Secadora não Tecla ligar/desligar não funciona / acionada. não liga. Tecla iniciar/pausar não acionada. Falta energia elétrica. Porta aberta.

Plugue fora da tomada.

Defeito na rede elétrica (mau contato). A porta não foi aberta após o término do ciclo. Não seca / Carga de roupa inadequada demora para para o programa selecionado. secar. A carga é muito grande e pesada para uma secagem rápida. Opção de temperatura ar frio está selecionada. Roupa não-centrifugada.

Filtro sujo.

O duto de exaustão ou o chapuz de exaustão externa está entupido com fiapos.

O duto de exaustão não possui o comprimento correto.

O duto de exaustão não possui diâmetro correto. A válvula de gás não está aberta na tubulação de gás Fusível queimou ou um disjuntor desarmou. Solução

Acione a tecla ligar/desligar.

Acione a tecla iniciar/pausar. Mantenha a tecla pressionada por 3 segundos. Aguarde a energia voltar. Feche a porta (um dispositivo de segurança impede o funcionamento da Secadora com a porta aberta). Conecte o plugue na tomada. No caso de incompatibilidade do plugue com a tomada, troque por uma tomada adequada. Verifique o funcionamento da tomada com outro aparelho. Abra a porta sempre que o ciclo for finalizado. Selecione o programa de secagem de acordo com o tamanho da carga de roupa. Separe a carga para que o tambor gire livremente. Selecione a temperatura correta para os tipos de roupas que estão sendo secos.

Antes de colocar a roupa na Secadora, centrifugue-a na lavadora de roupa. Limpe o filtro. Veja as instruções na seção “Limpeza do filtro de fiapos”. Deixe a Secadora funcionando por 5 a 10 minutos. Coloque a sua mão sob o chapuz de exaustão externa para verificar se há movimento de ar. Se você não sentir movimento de ar, limpe o sistema de exaustão de fiapos ou substitua o duto de exaustão por um de metal rígido ou flexível. Ver “Requisitos de exaustão”. Verifique se o duto de exaustão não é muito longo ou possui muitas curvas. Um duto longo irá aumentar os tempos de secagem. Ver “Requisitos de exaustão”. Use um duto de exaustão de 10,2 cm.

Abra a válvula de gás.

O cesto pode estar girando, mas não há calor. Substitua o fusível ou rearme o disjuntor. Se o problema continuar, ligue para um eletricista

Problema Causa Provável Barulho A Secadora não foi utilizada por Estranho. um período de tempo.

Alguma moeda, botão ou clipe para papel está preso entre o cesto e a parte frontal. O clique da válvula de gás. Os quatro pés não estão instalados e a Secadora não está nivelada de frente para trás e de lado a lado. As roupas têm nós ou estão emboladas.

Fiapos na Filtro sujo. roupa. As roupas As roupas não foram retiradas da estão secadora no final do ciclo. amassadas. Excesso de roupas.

A torneira está fechada. Solução Poderá haver um som de pancada durante os primeiros minutos de funcionamento. Essa característica é normal. Retire os objetos do cesto.

Este é um som normal de funcionamento. A Secadora poderá vibrar se não estiver devidamente instalada. Ver “Instalação dos pés para nivelamento” e “Nivelando a Secadora”. Quando as roupas estiverem emboladas a carga irá bater, fazendo com que a Secadora vibre. Separe os itens da carga e reinicie a Secadora. Limpe o filtro de fiapos.

Selecione a função antiamassado ao realizar um ciclo de secagem. Seque pequenas quantidades de roupa que possam girar livremente. Certifique-se que a torneira esteja aberta. Verifique se a mangueira de entrada de água está ligada tanto na torneira quanto na válvula de entrada de água da Secadora.

Códigos de erros (mensagens indicadas no visor)

Antes de contactar a Rede de Serviços Brastemp, verifique se é possível solucionar o problema exibido no visor digital da Secadora através dos códigos de erros.

Código do Problema no Visor

PF

E (E1,E2,E3)

L2

AF Causa Provável

O programa de secagem foi interrompido por falta de energia. Problemas que devem ser solucionados pela Rede de Serviços Brastemp. Pode ter havido um problema com a eletricidade da sua residência.

O filtro de fiapos ou ventilação está entupida; a ventilação está amassada ou dobrada ou tem muitas curvas. Solução

Pressione a tecla iniciar/pausar para reiniciar a secagem.

Contate a Rede de Serviços Brastemp

A Secadora continuará a funcionar quando este código de diagnóstico estiver presente. Pressione qualquer tecla para limpar o código do display e retorne para o tempo restante estimado. Experimente o seguinte:

• Verifique se há um fusível queimado ou um disjuntor desarmado. Substitua o fusível ou rearme o disjuntor.
• Confirme se o cabo de força está instalado corretamente. Consulte as Instruções de instalação para detalhes.
• Tente executar um ciclo personalizado. Se a mensagem persistir, consulte um eletricista. A Secadora irá continuar a funcionar quando este código de diagnóstico estiver presente. Pressione qualquer tecla para limpar o código do display e volte para o tempo restante estimado. Experimente o seguinte:
• Limpe o filtro de fiapos.
• Verifique para ver se a ventilação que vai da Secadora para a parede está amassada ou dobrada.
• Confirme se a ventilação que vai da Secadora para a parede está livre de fiapos e detritos.
• Confirme que a parte externa do cha- puz da ventilação da exaustão está livre de fiapos e detritos.
• Confirme que seu sistema de ventilação possui o comprimento e o número de cotovelos recomendados para o tipo de ventilação que você está utilizando.
• Consulte os “Requisitos de exaustão”, nas instruções de instalação, para detalhes adicionais.
• Tente executar um ciclo personalizado. Se a mensagem persistir, limpe todo o seu sistema de ventilação.

1. Dados técnicos

Dimensões e peso sem embalagem

Altura (pé no nível mínimo)

Altura (pé no nível máximo)

Largura

Profundidade

Profundidade com a porta aberta

Peso

Tensão

Variação de tensão admitida

Frequência

Intensidade de corrente

Potência máxima

Pressão de entrada de gás

Pressão de entrada de água

Capacidade de secagem1

1Carga de 8,5 kg de roupa seca com 100% de umidade. 98 cm

99 cm

69 cm

73 cm

129 cm

70 kg

127 V~

106 a 132 V~

60 Hz

6,0 A

640 W

2 a 3,3 kPa

20 a 800 kPa

17 kg

1. Questões ambientais

Embalagem

Em seus novos projetos, a Whirlpool S.A – Unidade de Eletrodomésticos tem utilizado em suas embalagens material reciclável e de fácil separação, possibilitando que o con- sumidor efetue o descarte dos sacos plásticos, das peças de isopor e do papelão de maneira consciente, destinando-os preferencialmente a recicladores.

Produto

Este produto foi construído com materiais que podem ser reciclados e/ou reutiliza- dos. Portanto, ao se desfazer deste produto, procure companhias especializadas em desmontá-los corretamente.

Descarte

Ao descartar este produto, ao final de sua vida útil, requeremos seja observada inte- gralmente a legislação local vigente em sua região para que o descarte seja efetuado em total conformidade com a regulamentação existente.

Fotos apenas para fins publicitários.

1. Termo de garantia

O seu produto Brastemp é garantido contra defeitos de fabricação, pelo prazo de 12 meses contados a partir da data da emissão da Nota Fiscal ao consumidor ou da entrega do produto

ao primeiro adquirente, sendo:

• 3 primeiros meses - garantia legal;
• 9 últimos meses - garantia especial, concedida pela Whirlpool S.A. – Uni- dade de Eletrodomésticos. A garantia compreende a substituição de peças e mão-de-obra no reparo de defeitos devidamente constata- dos, pelo fabricante ou pela Rede de Serviços Brastemp, como sendo de fabricação; Durante o período de vigência da ga- rantia, o produto terá assistência téc- nica da Rede de Serviços Brastemp . Apenas a Rede de Serviços Brastemp, a Whirlpool S.A., ou à quem ela indicar, serão responsáveis pela constatação de defeitos e execução de reparos dentro do prazo de garantia. Neste caso, se defeitos constatados durante o prazo de garantia forem de fabrica- ção, o fabricante se obriga a trocar as peças e/ou assistir gratuitamente o seu produto a partir da data da chamada.

As garantias legal e/ou especial ficam

automaticamente invalidadas se:

• O uso do produto não for exclusiva- mente doméstico;
• Não forem observadas as orienta- ções e recomendações do Manual

do Consumidor quanto a utilização

do produto;

• Na instalação do produto não forem observadas as especificações e recomendações do Manual do Con- sumidor quanto às condições para instalação do produto, tais como, nivelamento do produto, adequação do local para instalação, tensão elé- trica compatível com o produto, etc.;
• Na instalação, as condições elétricas e/ou hidráulicas não forem compa- tíveis com a ideal recomendada no Manual do Consumidor do produto;
• Tenha ocorrido mau uso, má con- servação, uso inadequado ou se o produto tiver sofrido alterações ou modificações estéticas e/ou funcionais, bem como, tiver sido realizado conserto por pessoas ou entidades não credenciadas pela Whirlpool S.A.;
• Houver sinais de violação do pro- duto, remoção e/ou adulteração do número de série ou da etiqueta de identificação do produto.

As garantias legal e/ou especial não

cobrem:

• Despesas com a instalação do produto realizada pela Rede de Ser- viços Brastemp , ou por pessoas ou entidades não credenciadas pela Whirlpool S.A., salvo os produtos mencionados no Manual do Con- sumidor;
• Despesas decorrentes e conse- quentes de instalação de peças e

acessórios que não pertençam ao produto, mesmo aqueles comercia-

lizados pela Whirlpool S.A., salvo os especificados para cada modelo no

Manual do Consumidor;

• Despesas com mão-de-obra, ma- teriais, peças e adaptações neces- sárias à preparação do local para instalação do produto, ou seja: rede elétrica, hidráulica, alvenaria, aterra- mento, esgoto, etc.;
• Falhas no funcionamento do produto decorrentes da falta de fornecimento ou problemas e/ou insuficiência no fornecimento de energia elétrica, água na residência, tais como: oscilações de energia elétrica supe- riores ao estabelecido no Manual do Consumidor, pressão de água insu- ficiente para o ideal funcionamento do produto;
• Serviços e/ou despesas de manuten- ção e/ou limpeza do produto;
• Falhas no funcionamento normal do produto decorrentes da falta de limpeza e excesso de resíduos, bem como decorrentes da ação de ani- mais (insetos, roedores ou animais domésticos), ou ainda, decorrentes da existência de objetos em seu inte- rior, estranhos ao seu funcionamento e finalidade de utilização;
• Transporte do produto até o local definitivo da instalação;
• Produtos ou peças que tenham sido danificados em consequência de remoção, manuseio, quedas ou atos pelo próprio consumidor ou por terceiros, bem como efeitos decor- rentes de fato da natureza, tais como relâmpago, chuva inundação, etc.; Importante: NÃO NOS RESPONSABI- LIZAMOS POR VÍCIO DE SERVIÇOS

PRESTADOS POR TERCEIROS. Re-

comendamos que no ato da entrega,

confira seu produto na presença do transportador. Verifique a qualidade da entrega, a quantidade, se o pro- duto está de acordo com a compra e a descrição da Nota Fiscal que o acompanha. Caso exista qualquer problema, recuse o produto, registre o motivo no verso da Nota Fiscal e entre em contato com o responsável

pelo serviço de entrega.

• Defeitos estéticos (produtos risca- dos ou amassados) ou com falta de peças internas ou externas de produtos vendidos no estado, saldo ou produtos de mostruário. Esses produtos têm garantia de 12 meses apenas para defeitos funcionais não discriminados na nota fiscal de compra do produto.
• Problemas de oxidação/ferrugem causados pelos seguintes fatores:
• Instalação em ambientes de alta concentração salina tais como regiões litorâneas; - Instalações em ambientes onde o produto esteja exposto a outros produtos químicos ácidos ou alca- linos que possam agredir a pintura do mesmo;
• Utilização de produtos químicos inadequados para limpeza.
• Despesas por processos de inspe- ção e diagnóstico, incluindo a taxa de visita do técnico, que determinem que a falha no produto foi causada por motivo não coberto por esta garantia.
• Chamados relacionados a orien- tação de uso de eletrodoméstico, cuja explicação esteja presente

no Manual do Consumidor ou em

Etiquetas Orientativas que acompa- nham o produto, serão cobrados dos consumidores.A garantia especial

não cobre:

• Deslocamentos para atendimentos de produtos instalados fora do mu- nicípio sede da Rede de Serviços Brastemp o qual poderá cobrar taxa de locomoção do técnico, previa- mente aprovada pelo consumidor, conforme tabela de quilometragem emitida pela Whirlpool S.A. divulgada através do Serviço de Atendimento ao Consumidor (SAC);
• Todo e qualquer vício de fabricação aparente e de fácil constatação; • Peças sujeitas ao desgaste natural, descartáveis ou consumíveis, peças móveis ou removíveis em uso nor- mal, tais como, lâmpadas, filtros, botões de comando, puxadores, pro- dutos riscados e amassados, bem como, a mão-de-obra utilizada na aplicação das peças e as consequ- ências advindas dessas ocorrências. Considerações Gerais: A Whirlpool S.A. não autoriza nenhuma pessoa ou entidade a assumir em seu nome, qualquer outra responsabilidade relativa à garantia de seus produtos além das aqui explicitadas. A Whirlpool S.A. reserva-se o direito de alterar características gerais, técni- cas e estéticas de seus produtos, sem aviso prévio. Este Termo de Garantia é válido para produtos vendidos e insta- lados no território brasileiro. Para a sua tranquilidade, preserve e mantenha este Manual com o Termo de Garantia, e Nota Fiscal de Compra do produto sempre à mão.

ATENÇÃO: para usufruir da garantia,

Termo de Garantia. Esses documentos precisam ser apresentados ao profis- sional autorizado quando acionado o

atendimento.

Para solucionar dúvidas, agendar serviços, registrar sugestões ou

Capitais e Regiões Metropolitanas:

Brastemp

reclamações, ligue para:

3003-0099

Demais Localidades:

0800 970 0999

Ou acesse o site: www.brastemp.com.br

REDE DE SERVIÇOS BRASTEMP

Todo cuidado na hora da instalação, manutenção ou reparo do seu eletrodoméstico Brastemp.

• O único garantido pelo fabricante, atende dentro e fora da garantia;
• Técnicos treinados pela fábrica;
• Peças Originais.

Endereço para correspondência:

Rua Olympia Semeraro, 675 Jardim Santa Emília São Paulo - SP CEP 04183-091 Caixa Postal: 5171 W10581079 rev. A 05/13
